Rêbernameya Taybetmendiyên Metreya Displacement Kingmach

Bi tevgera ku hûn hewce ne ku bipîvin dest pê bikin

Berî berhevdana daneyan, moda jicîhûwarkirinê diyar bikin. Pîvanek şikestî ya ku hevbendek 20 mm dipîve heman pirsgirêkê çareser nake wekî yekîneyek GNSS ku tevgera paşîn dişopîne, senzorek têl ku rêwîtiya dirêj dipîve, an tevgerek xwendina metreya pir xalî li tebeqeyên kevir ên cihêreng. Rêze, rêbaza sazkirinê, û şirovekirina daneyê hemî bi celebê tevgerê ve girêdayî ye.

Rêjeya jicîhûwarkirinê ya Kingmach jicîhûwarkirina xêzik, firehiya şikestê, tevgera hevbeş a berbelavbûnê, jicîhûwarkirina rûberê ya mezin, deformasyona geogrîdê, rûniştina formê, jicîhûwarkirina zinarên derdorê, û jicîhûwarkirina keviran vedihewîne. Pêşî avahiya pîvandinê ji serîlêdanê hilbijêrin, dûv re taybetmendiya hejmarî safî bikin.

• Ji bo şikestin an firehiya hevgirtinê, rêza kurt, çareserî, bingehê lêxistinê, darê pîvanê, û aramiya demdirêj kontrol bikin.
• Ji bo pira, bendav, rêhesin, an jicîhûwarbûna têkildar a avahiyê, rastbûna, bandora germahiyê, avgiran, û lihevhatina bidestxistinê kontrol bikin.
• Ji bo şopandina şilbûn an şemitînê, rêgez, ragihandin, hêz, berxwedana hewayê, û xebata bêserûber kontrol bikin.
• Ji bo tebeqeyên zinaran an deformasyona binê kevirê, strukturê lengerê, awayê sondajê û gûrkirinê, xalên pîvandinê, û kûrahiya sazkirinê kontrol bikin.
• Ji bo çavdêriya form û avakirinê, parastinê, pêbaweriya bersivê, lêkirina demkî, û yekbûna alarmê kontrol bikin.

Taybetmendiyên metre jicîhûwarkirina bingehîn ji bo berhevdanê

Rêze: hem ji mezinbûn û hem jî ji mezinbûna nehewce dûr bixin

Sensorek bi rêjeyek pir hindik dibe ku di dema bûyerek mezin de bigihîje sînorê xwe. Sensorek ku ji hewcedariyên projeyê pir pirtir rêgez heye dibe ku bêyî başkirina dîtina tevgerên piçûk lêçûn zêde bike. Berî hilbijartina rêzê, tevgera normal, demsalî, qonax-avahî, û asta hişyariyê binirxînin.

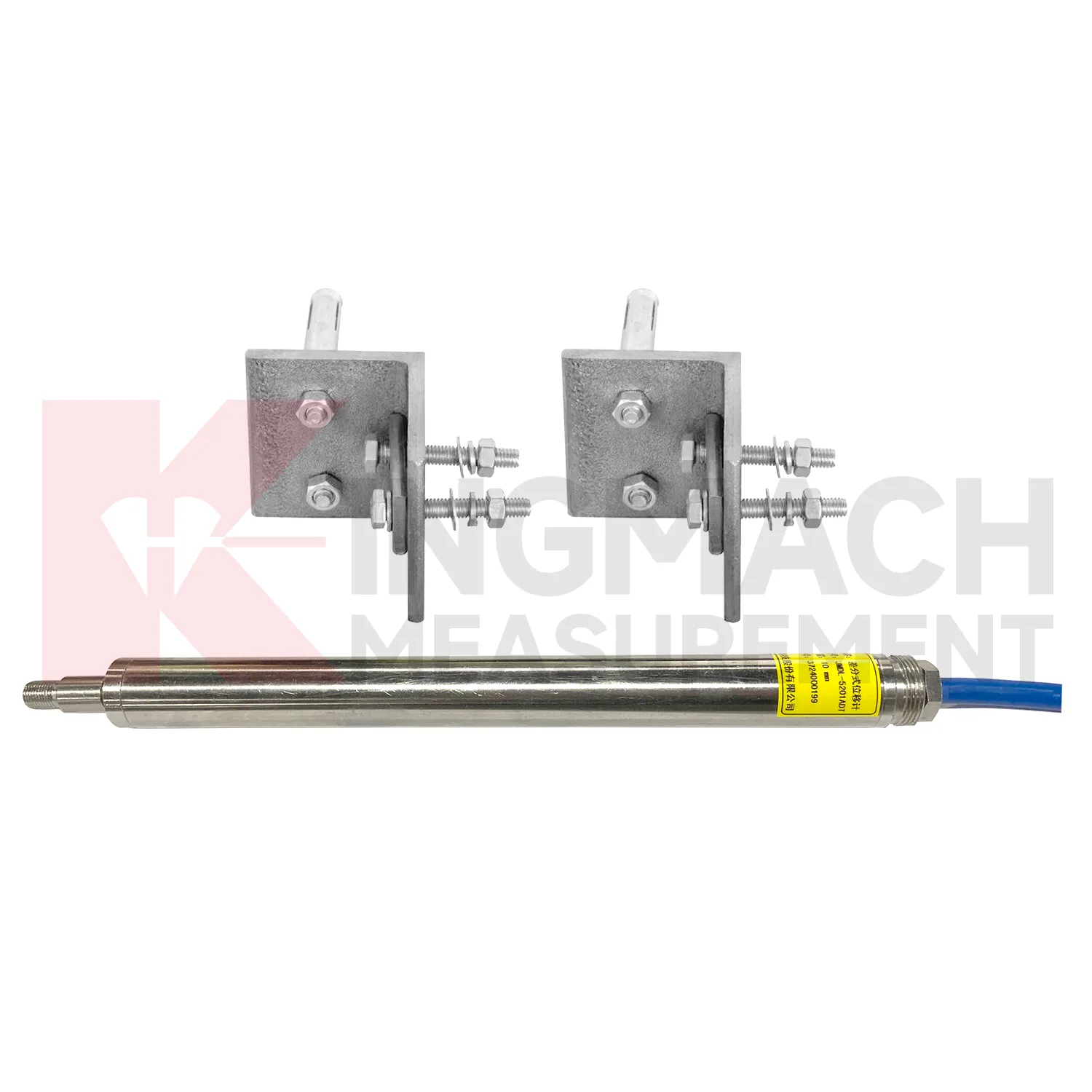

Ji bo tevgera strukturên kurt, Kingmach JMDL-52XXADT Metreya Jicîhkirina Cûdahî di rêzikên 20 mm, 50 mm û 100 mm de peyda dibe. Ew JMDL-22XXAT Smart Crack Gauge modelên 20 mm, 50 mm, 100 mm, û 200 mm hene. Ji bo rêwîtiya dirêjtir, ya JMLS-22XXADT Wire Rope Displacement Sensor Vebijarkên 0-500 mm, 0-1000 mm, û 0-2000 mm vedigire.

Ji bo tevgera ku çalakiya endezyariyê çêdike, ne ji sedî kêfî, marjînal zêde bikin. Pêdivî ye ku senzor bûyera hişyariyê bigire bêyî ku ew qas di binê pîvana tevahî de bixebite ku qada hilbijartî ji bo şopandina trendê ya normal nirxek pratîkî ya hindik peyda dike.

Çareserî û rastbûn bersiva pirsên cihêreng dide

Resolution zêdebûna herî piçûk e ku tê xuyang kirin. Rastbûn cûdahiya çaverêkirî ya di navbera nirxa raporkirî û jicîhûwarkirina rastîn de ye. Metre dikare 0,01 mm nîşan bide dema ku rastbûna wê wekî sedî pîvana tevahî tête diyar kirin, ji ber vê yekê divê her du nirx bi hev re bêne vekolandin.

JMDL-52XXADT di çareseriya 0.01 mm û +/-0.1% rastbûna FS de tête diyar kirin. Metreya jicîhûwarkirina mebesta giştî ya biaqil bi çareseriya 0,01 mm û rastbûna 0,5% FS tête diyar kirin. Modela magnetostrictive di çareseriya 0.01 mm û +/-0.05% rastbûna FS de tête diyar kirin. Çareserkirin bandorê li xuyangiya trendê ya piçûk dike; rastbûn li ser pêbaweriya nirxa bêkêmasî bandor dike.

Tenê li hember zêdekirina dîmenderê tixûbek alarmê saz nekin. Rastî, dubarebûn, bandora germahiyê, tevgera sazkirinê, û margîneya biryara projeyê hesab bikin da ku alarmên acizker û şirovekirina derewîn kêm bikin.

Prensîba hestyariyê bi malperê re hev bikin

Prensîba hestyariyê bandorê li drift, domdarî, sazkirin, parastin û tevgera nîşanê dike. Metreyên modulkirî yên frekansa induktîf li gelek karên jicîhûwarkirina strukturel û berbelav-hevbeş in ji ber ku mîmariya wan a dîjîtal çavdêriya dûr û dirêj a domdar piştgirî dike. Sensorên têl rêgezên dirêjtir an rêyên tevgera nerasterast bi rê ve dibin, dema ku GNSS li nuqteyên dûr tevgera rûkala mezin piştgirî dike.

Ew JMCW-21XXADT Metreya Displacement Magnetostrictive Vebijarkek bê-têkilî ya temamker di hundurê portfolioya jicîhûwarkirina Kingmach de ye; ew ne senzorek jicîhûwarkirina têl-vibrasyonê ye. Struktura wê ya hestiyariyê ya bê-têkilî ji bo serîlêdanên ku lêçûnek mekanîkî ya kêmkirî û pîvana pozîsyona xêzek bêkêmasî bikêr in tê armanc kirin. Taybetmendiya hatî weşandin parastina IP67, ragihandina RS485, û xebitandina ji -30 C heya +80 C digire.

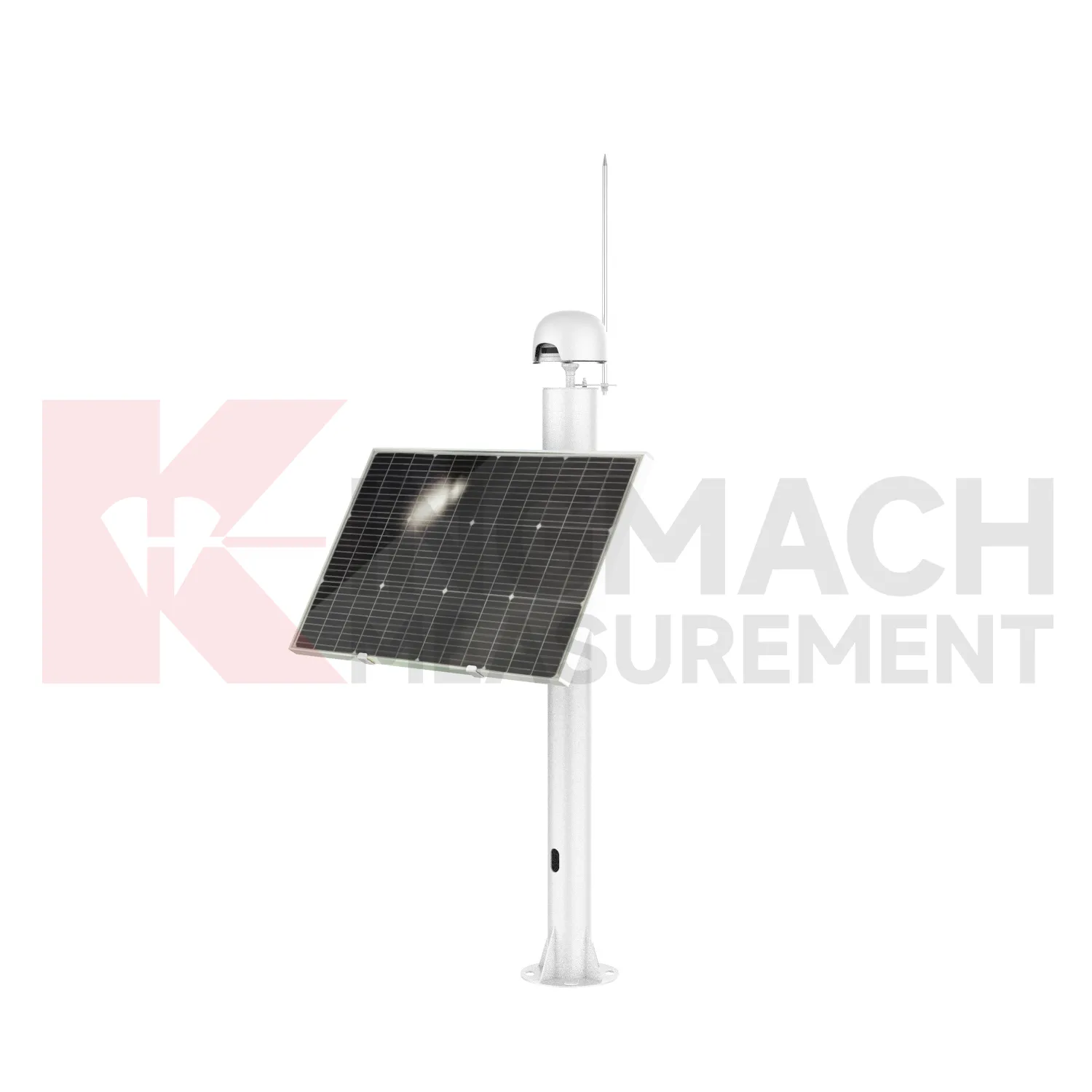

Ji bo tevgera rûyê dûr, ya GNSS JMBD-1050YT yekbûyî pozîsyona pir-komstêrk, danûstendina 4G û RS485, xebata tavê plus lîtiumê, parastina IP67, û rêjeyek jîngehê ji -40 C heta +85 C piştgirî dike. Gava ku derana hewce li cîhek mezin li şûna jicîhûwarkirina hevbeş a herêmî tevgera pozîsyonê be, GNSS hilbijêrin.

Germahiya ekranê, av, toz, û vegirtina elektrîkê

Malperên çavdêriya sivîl senzoran li ber baran, kondensasyon, toz, heriyê, lerzîn, kişandina kabloyê, hewaya gemarî, û tevliheviya elektrîkê radixe ber çavan. Girtin û sînorên hawîrdorê wekî pîvanên hilbijartinê yên bingehîn derman bikin. Prensîpek hestiyariyê ya maqûl dîsa jî dikare têk biçe ger ku dorpêçkirin, girêdan, têketina kabloyê, an rêgezek lêdanê bi malperê re hevûdu neke.

Rêzeya xebitandinê bi mîkroklîmeya sazkirinê re li şûna stasyonek hewayê ya nêzîk bidin ber hev. Galeriyek bendavê, xêzkirina tunelê, deşta pirê, û şibaka vekirî dikare şert û mercên germahî û şilbûnê pir cûda hebe. Wekî beşek ji sêwirana sazkirinê, parastina kabloyê, zeliqandina girêdanê, avdan, zevî, û parastina hejandinê binirxînin.

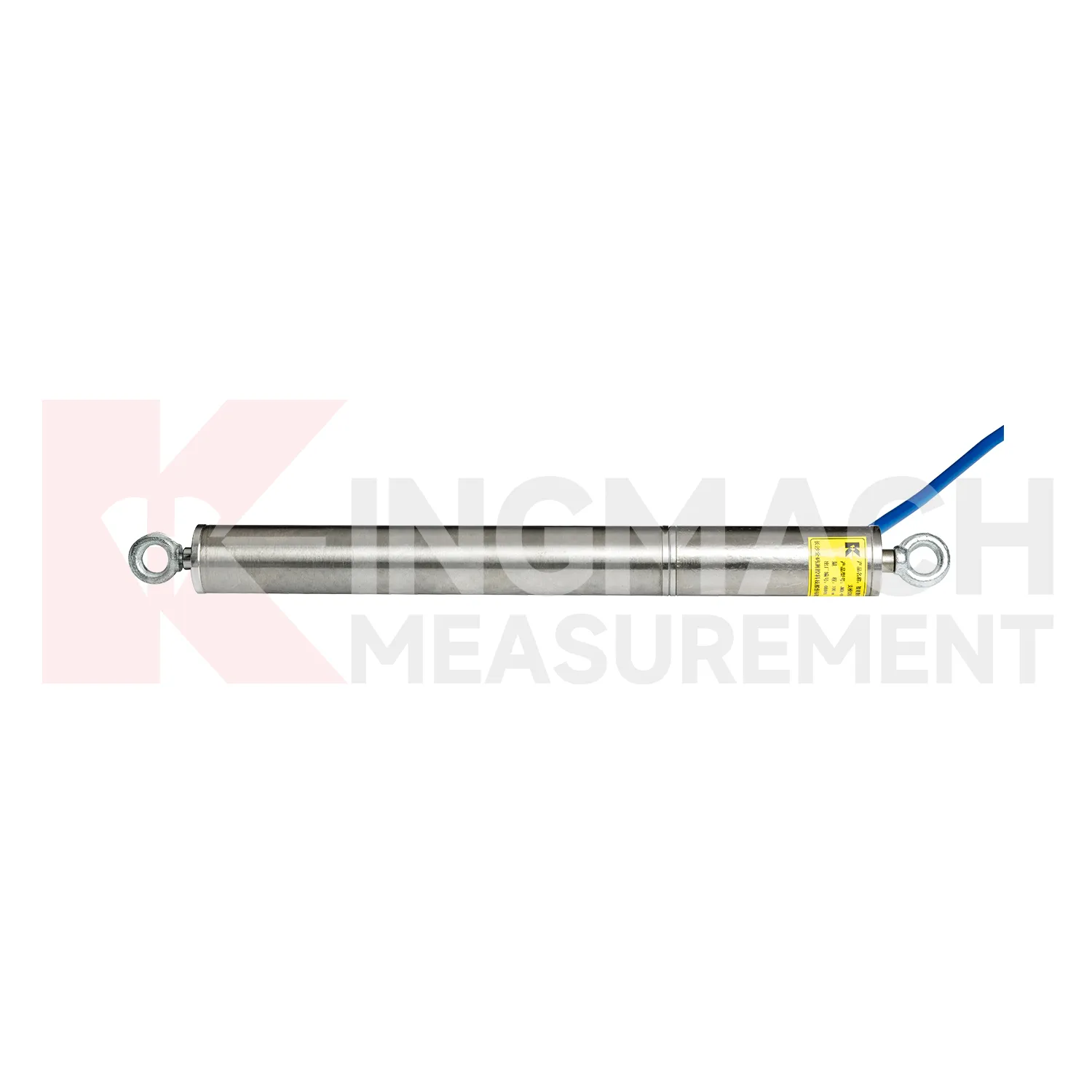

Sensorê jicîhûwarkirina têlê ya Kingmach di IP67 û -30 C heta +70 C de tête diyar kirin. JMDL-49XXAT JMDL-49XXAT Formwork Smart / Metreya Bicîhkirina Têlê Pola di IP68-ê de tête destnîşan kirin, ku dibe ku sazûmanên bi av û tozê mezintir re têkildar be dema ku avahiya pîvana wê jî bi projeyê re têkildar be.

Zincîra pêwendiyê û bidestxistina tevahî piştrast bikin

Metreyek jicîhûwarkirinê tenê dema ku îşaret digihîje pergalek ku encamê hilîne, kontrol dike û rapor dike, agahdariya bikêr diafirîne. Moda danûstendinê, dûrahiya kabloyê, rêjeya baud li ku derê hebe, lihevhatina logger, hêz, zemînê, parastina hejandinê, veguheztina yekîneya endezyariyê, hevdemkirina demê, û kontrolên kalîteya daneyê berî kirînê piştrast bikin.

RS485 di çavdêriya dîjîtal a hişk de hevpar e ji ber ku ew yekbûna zeviyê û kabloyên dirêjtir piştgirî dike. Dibe ku xalên dûr di heman demê de hewceyê 4G, şarjkirina tavê, an operasyona pişta bateriyê jî bibin. Sensor, kablo, logger, dorpêçkirin, nermalava, mantiqa alarmê, û gihîştina lênêrînê wekî yek pergalê ji bilî hêmanên rêzê yên cihê binirxînin.

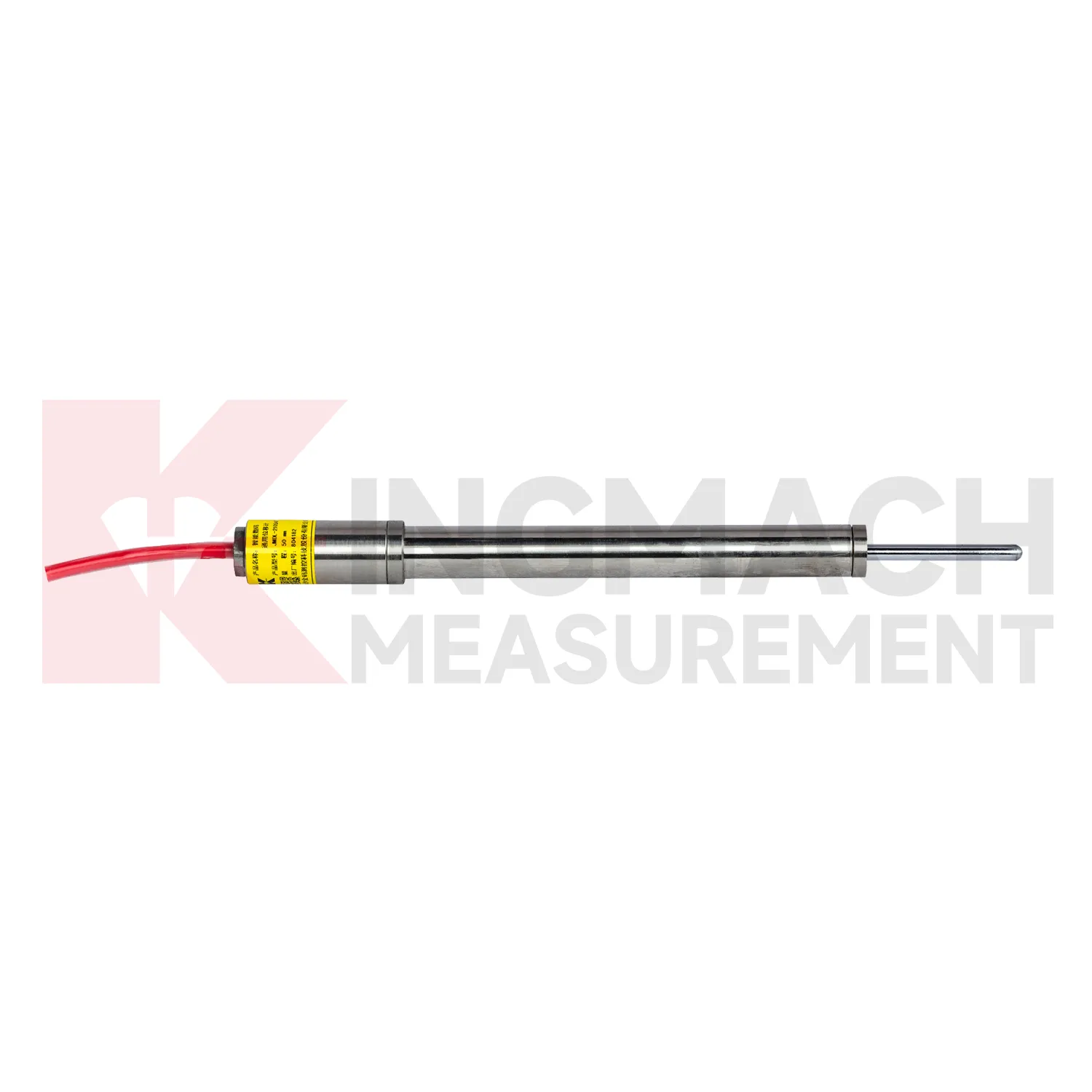

Ew JMDL-21XXAT JMDL-21XXAT Metreya Jicîhûwarkirina Giştî-Armanca Smart Agahdariya nasname û kalibrasyonê ya sensor hilîne û dikare ji bo çavdêriya bêserûber bi wergirtina otomatîkî re bixebite. Di dema lêkolîna RFQ de, ji bo modela hilbijartî xwendina rast an tomarker, têlkirin, navnîşan, nexşeya nermalavê, û prosedûra komîsyonê piştrast bikin.

Hêza sazkirinê wekî beşek pîvandinê derman bikin

Pîvana jicîhûwarkirinê bi veguheztina tevgera rastîn a hêmana hîskirinê ve girêdayî ye bêyî şilbûn, xeletiya çewisandinê, xitimandin, an rêgirtinek nexwestî. Berî pejirandina senzorek xêzkirina sazkirinê binihêrin. Geometrîya danînê, rêça tevgerê ya bendewar, rêvekirina kabloyê, gihîştina sifirkirinê, û parastina li hember zirara avahîsaziyê hemî bandorê li kalîteya daneyê dikin.

Pîvana şikestî hewceyê bingehên bi îstîqrar û tîrêjên pîvanê yên maqûl hewce dike. Ew JMDL-24XXAT JMDL-24XXAT Metûra Jicîhûwarkirina Flexible Smart Pêdivî ye ku bi geogrîd an materyalê bihêzkirî ya ku tê şopandin deform bibe. Ew JMDL-31XXAT JMDL-31XXAT Smart Displacement Multipoint lengeran di kûrahiyên cihê de bi sondajê, grouting, lûleyên parastinê, û amûrên sazkirinê bikar tîne.

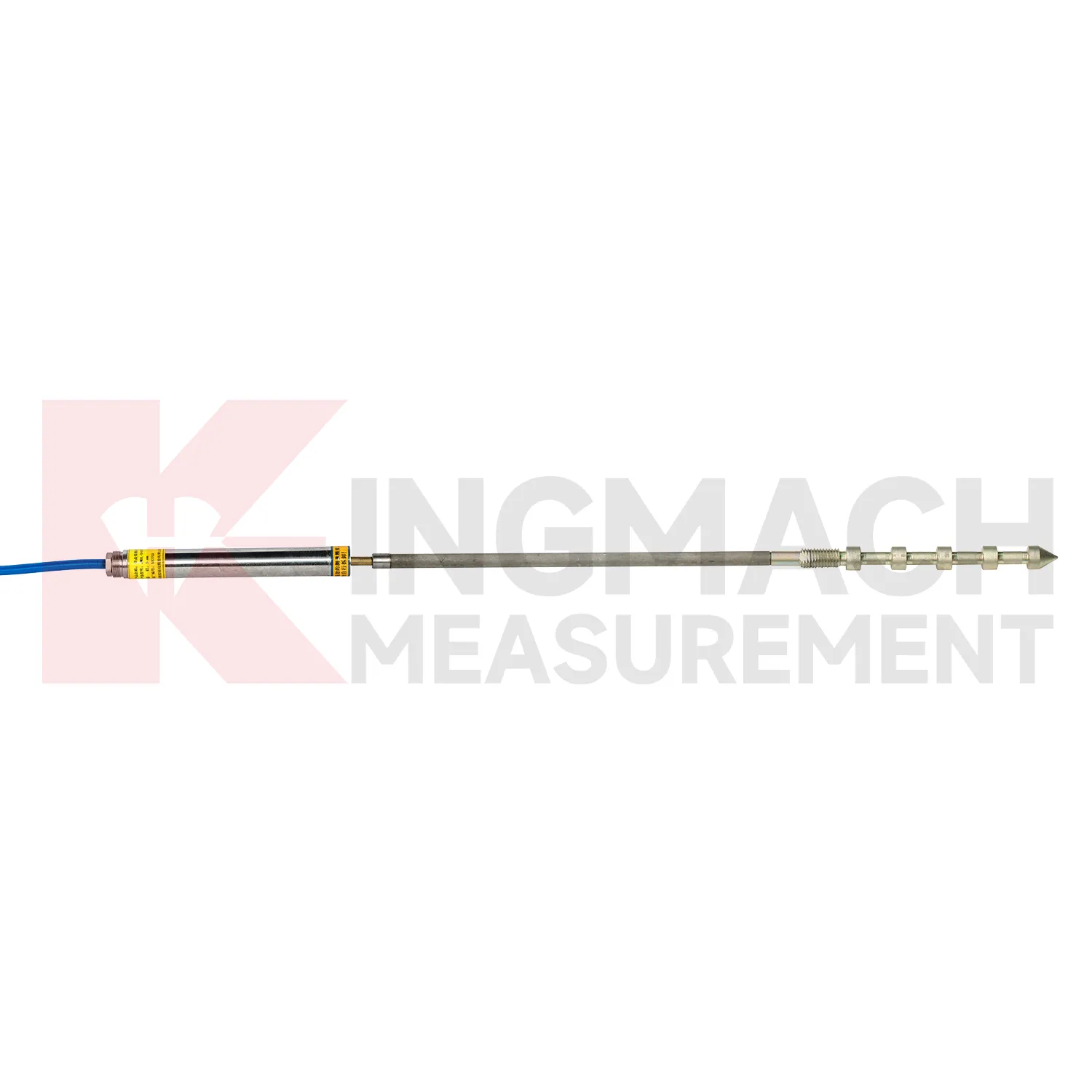

Ji bo tevgera kevir an zinar-dorê, ya JMDL-32XXAT JMDL-32XXAT Metreya Jicîhûwarkirina Bingeha Yek-Xalê ya Smart flange, senzor, girêba, serê lenger, û meclîsa boriya PVC bikar tîne. Van pêkhateyan diyar dikin ka senzor çawa tevgera girseya kevir dişopîne, ji ber vê yekê ew di vekolîn û vegotina teknîkî de ne ku wekî aksesûarên vebijarkî werin derman kirin.

Nexşeya taybetmendiya metreya jicîhûwarkirina Kingmach

Mînakên projeya Kingmach verastkirî

Pira tenê ya Egongyan Rail, Chongqing (2019)

Ew Projeya şopandina Pira tenê ya Egongyan Rail hêza kabloyê nixumandî, veqetandin, şikestin, û çavdêriya jîngehê. Lîsteya alavên projeyê JMDL-22XXAT Smart Crack Gauge bi hev re digel çewisandin, barkirin, tilt, lezbûn, germahî-herimî, baran, ba, û alavên wergirtina otomatîkî vedihewîne. Ji bo pirek RFQ, ev mînak nîşan dide ku çima pîvanek şikestî divê wekî beşek ji zincîreyek çavdêriya hevrêz were destnîşan kirin. Pêdivî ye ku kiriyar ji bilî bijartina pîvanê tenê ji hêla çareseriyê ve, rêza şkestin an hevgirtinê, cîhê lêxistinê, rûbirûbûna hawîrdorê, navbera wergirtinê, û sînorê alarmê bi hev re diyar bikin.

Berî destpêkirina sazkirinê ji bo her xalek pîvana bingehîn, hardware parastinê, gihîştina vekolînê, û pîvanên pejirandina radestkirinê tomar bikin.

Yuping-Panzhou Expressway, Guizhou (2023)

Ew Projeya Yuping-Panzhou Expressway niştecihbûna tunelê, lihevhatina kemer-kemberê, şikestin, û şopandina çenga avahîsaziyê tê de. Di navnîşa serîlêdanê ya wê de pîvanek Crack Smart û pîvandina jicîhûwarkirina lazerê li kêleka asta hîdrostatîk û amûrên tîrêjê-tela vibrasyon heye. Doz nêzîkatiyek pir-parametreyî ji deformasyona tunelê re piştgirî dike: vekirina şikestî ya herêmî, hevgirtin, rûniştin, û çewisandin bersivên pirsên endezyariyê yên cihêreng didin. Ji bo kirînê, diyar bikin ku her nuqteyek jicîhûwarkirinê li ku derê tê saz kirin, rêgez û mezinahiya tevgerê ya çaverêkirî, xwendin çawa digihîje platforma çavdêriyê, û kîjan bend dest bi vekolînê an zêdebûnê dike.

Di heman demê de pêdivî ye ku plansaziya sazkirinê xala referansê, tolerasyona lêdanê, parastina kabloyê, ceribandina komîsyonê û rêbaza gihîştinê ji bo lênihêrîna paşîn nas bike.

Changde Wind Tower, Hunan (2025)

Ew Projeya Changde Wind Tower Tower lihevhatina bingehê, hêza mayîn-kabloyê, lerizîna avahîsaziyê, şikestinên beşa veguhêz, û çewisandin têne şopandin. Amûrên wê yên têkildarî JMLS-22XXADT Sensorê Jicîhûwarkirina Ropeya Têlê wekî beşek ji pakêtek senzorê ya berfireh vedihewîne. Dema ku rêwîtiya dirêj an tevgera nerasterast divê bi bersivên din ên binesaziyê re were şopandin ev mînak bikêr e. Di dema hilbijartinê de, rêça têlê, rêza rêwîtiyê, rêça vegerê, îstîqrara lêdanê, rûbera dorpêçê, riya ragihandinê, û gihîştina ji bo vekolînê diyar bikin. Van hûrguliyan diyar dikin ka senzor bêyî sistbûn, kêşandin, an destwerdana mekanîkî li pey tevgera avahîsaziyê dimeşe.

Pêdivî ye ku pejirandî kontrolek rêwîtiyê ya kontrolkirî, xwendina rêzika bingehîn, vekolîna kabloyê, û pejirandina ku encam digihîje kanala çavdêriyê ya destnîşankirî pêk bîne.

Biha, belge, û şertên bazirganî

Bihayê metreya jicîhûwarkirinê bi modela rastîn, rêze, encam, dirêjahiya kabloyê, hardwareya sazkirinê, tomarok, dorpêçkirin, pergala hêzê, nermalavê, hêjmar, belgeya kalibrasyonê, û qada radestkirinê ve girêdayî ye. Rêjeyek dolarê giştî bêyî wan têketinan dê xapînok be. Daxwazek vesazkirinê-bingehîn daxwaz bikin û dabînkeran li hember heman fatûreya materyalan bidin ber hev.

Ji bo JMDL-52XXADT, agahdariya bazirganî ya heyî fermanek hindiktirîn yek-parçe, nirxa danûstandinê, T/T pêşwext, karton an pakkirina dara dar, û şandina di nav 30 rojan de piştî dravdana tevahî destnîşan dike. Hemî şertên bazirganî yên di raveka fermî de piştrast bikin ji ber ku veavakirin, hejmar, xwerûkirin û nexşeya projeyê dikare pêşniyara paşîn biguhezîne.

• Serlêdan, tevgera bendewar, rêza pêwîst, çareserî, rastbûn û sînorê alarmê peyda bikin.
• Germahiya xebitandinê ya dewletê, rûbirûbûna av û tozê, riya kabloyê, hêz, ragihandin, û hewcedariyên danûstendinê.
• Lîsteya kelûpelên pêwîst, rod, lenger, flanges, lûleyên parastinê, dorpêçkirin, û karûbarên sazkirinê navnîş bikin.
• Daneyên daneyê, agahdariya kalibrasyonê, pênase têl, manuala sazkirinê, şertên garantiyê, pakkirinê, dema rêberiyê, û belgeyên pejirandî yên bicîhkirî daxwaz bikin.

Lîsteya kontrolê ya berî kirînê ji bo endezyaran

• Tîpa jicîhûwarkirinê diyar bikin: firehiya şikestê, tevgera hevbeş, rûniştin, rêwîtiya dirêj, tevgera rûvî, tevgera kevir-tebeqê, an deformasyona binê kevirê.
• Ji bo tevgera normal, demsalî, qonax-avahî, û asta hişyariyê rêzê bi marjînalê saz bikin.
• Çareseriyê, rastbûn, dubarebûn, aramî, û bandora germahiyê bi hev re kontrol bikin.
• Av, toz, lerzîn, korozyon, birûsk, û arasteya sazkirinê li cihê pîvandinê piştrast bikin.
• Hilberîn, hêz, dûrahiya kabloyê, lihevhatina logger, nexşeya nermalavê, û pêwendiya dûr verast bikin.
• Berçav, bingeh, rod, lenger, flanges, lûleyên parastinê, û pêdiviyên groutkirinê binirxînin.
• Daneyên kalibrasyonê, nasnameya serial, hûrguliyên têl, xêzên sazkirinê, û rêbernameya komîsyonê daxwaz bikin.
• Berî ku emrê kirînê biweşînin, veavakirin, hejmar, pakkirin, radestkirin, garantî, drav, û piştevaniya piştî firotanê piştrast bikin.

Pirsên pir caran têne pirsîn

Nîşeya dawî: Berî kirînê, li hember sêwirana projeyê, hawîrdora herêmî, sînorê çavdêriyê, xêzkirina sazkirinê, û mîmariya wergirtina daneyê her diyardeyê piştrast bikin.
