Ji bo Çavdêriya Kabloya Pira û Ankerê Hucreyên Barkirinê yên Çûyî: Rêbernameya Hilbijartinê & Taybetmendî

Pirên bi kabloyî, dek û dolabên betonê yên berî-stresskirî, û lengerên bendavê xwe dispêrin tansiyona tam hatî kalibrkirin da ku yekbûna avahîsaziyê biparêzin. Devijandinên ji sedî pênc piçûk dikarin têkçûna westandinê zûtir bikin. Di heman demê de ew dikarin bargiraniya avahîsaziyê ya ji nişka ve, felaketî derxin holê. Rêbazên pîvandina hêzê ya kevneşopî pîvanên zexta jack û ceribandina hilkişîna demkî vedihewîne. Van rêbazan navber û pir kedkar in. Wekî din, ew bi tevahî ji bo çavdêriya tenduristiya strukturel a daîmî, dirêj-dirêj ne guncaw in. Ev valahiya di şopandinê de binesaziya krîtîk xizan dihêle.

Hucreya barkirinê ya vala ji vê pirsgirêkê re çareseriyek elegant, daîmî peyda dike. Di heman demê de wekî hucreyek barkirinê ya bi qulikê an ankûle jî tê zanîn, ev senzor rasterast li ser pêlav, tendon, an çîçeka lengerê dikeve. Ew hêza zextê bi domdarî bêyî qutkirina pergala avahîsaziyê dipîve. Ev gotar dê prensîbên xebatê û feydeyên teknolojiyê yên van sensoran vekole. Ew ê di heman demê de hilbijartina modelê, serîlêdanên sereke, yekbûna pergalê, û pîvanên kirîna krîtîk jî bigire.

Hêza bargiraniya têl a vibrasyonê bi rastî çawa dixebite: Sêwirana Pir-String Annular Hat Ravekirin

Pêdivî ye ku endezyar fêm bikin ka hucreyek barkêşê ya têl a vibrasyonê bi rastî çawa dixebite da ku wê rast diyar bike. Amûr xwe dispêre laşek zengilê ya xurt. Ev zengila elastîk-pola di bin tedawiyek îstiqrarê ya pir-qonaxê de ye. Ew barkirina zextê bi yekdengî li dora dora xwe belav dike. Ev sêwirana lûleyê xeletiyên barkirinê yên eccentrîkî yên ku bi gelemperî di dema sazkirinên nerastkirî de şaneyên barkirina plakaya daîre dişewitîne ji holê radike.

Di hundurê vê zengilê de, çêker sazûmanek têl vibrasyona pir-kord bikar tînin. Bi kapasîteyê ve girêdayî, senzor mîhengên sê-, çar-, an şeş-akordan bikar tîne. Van akordên pirjimar xwîndinên stresê li seranserê beşa zengilê navîn dikin. Ji ber vê sêwiranê, rêzika JMZX-3XXXHAT barkirinên bi çareseriyek pir hesas a 0.1 ber 1 KN radigihîne, tewra di kapasîteya mezin a 8,000 KN de.

Mekanîzmaya bingehîn prensîba têla vibrasyonê bixwe ye. Her têlên pola yên ultra-bilind bi karanîna welding lengerê-standardên navneteweyî ve tê ewle kirin. Frekansa heyecana têlê rasterast bi tansiyona wê re têkildar e. Ev hilbera-based frekansê bi tevahî ji guhertoyên berxwedana kabloyê û destwerdana elektromagnetîk bêpar dimîne. Ev berevaniya elektrîkê li seranserê kabloyên dirêj ên li ser cîhên avakirina sivîl ên mijûl girîng e.

Wekî din, çîpek aqilmend a pêvekirî bi domdarî faktorên kalibrasyonê yên yekta yên sensorê hilîne. Çîp dikare heta 800 tomarên pîvandinê tomar bike, di nav de dem, germahî, û nirxên sifir-serrastkirinê. Ev taybetmendî dihêle endezyaran bêyî vegerandina yekîneyê li kargehê verastkirina kalibrasyona zeviyê pêk bînin. Di dawiyê de, senzorek germahiyê ya çêkirî di her çerxa pîvandinê de rastkirina germahiya otomatîk peyda dike. Ev xwendinên derewîn ên germî yên di sazûmanên li derve an veşartî de ji holê radike.

Wire Vibrating vs. Strain Gauge vs.

Xerîdar bi gelemperî hucreyên barkirina vala tenê li ser bingeha bihayê kirîna destpêkê berhev dikin. Lêbelê, divê hûn lêçûna giştî ya çavdêriyê binirxînin. Di nav vê yekê de dravê zero-dirêj, hewcedariyên parastinê, tixûbên dûrbûna nîşanê, û pêbaweriya daneya giştî vedihewîne.

• Hucreyên Barkêş ên Berxwedêr (Fol).: Van senzoran lêçûnek pêşîn kêmtir pêşkêşî dikin. Lêbelê, ew bi zeman re ji sifir-driftê re pir bi guman in. Ew di heman demê de ji guhertinên berxwedana ji ber şilbûnê dikişînin û bi giranî xwe dispêrin amplifikatoran ji bo dirêjahiya kabloyê ku ji 50 metreyan dirêj dibe. Ew ji bo çavdêriya bêdawî ya bêdawî ne guncaw in.
• Hucreyên Barkirina Hîdraulîk: Van amûran bi tevahî ji fikarên destwerdana elektrîkê dûr dikevin. Lêbelê, ew hewceyê lênihêrîna tîrêjê ya pir caran hewce dikin. Ew di sazûmanên avahîsaziyê yên pêçandî an girtî de mêldarê lehiyan in. Digel vê yekê, ew nikarin xwendinê ji tomarkerên daneya dûr re bişînin bêyî ku veguherînerên zexta duyemîn zêde bikin.
• Cellên Loadê yên Hêlkirî yên Têl: Van sansor hilberek frekansê ku bi dehsalan domdar dimîne çêdikin. Nîşan bi rengek bêkêmasî li ser kabloyên kîlometreyî bêyî guheztin vediguhezin. Ji wan re gaz û şilava kalibrasyonê ya domdar tune. Ew bi tevahî vegirtî û avê ne.

Rêzeya JMZX-3XXXHAT bi jiyanek sêwiranê ya 50-salî pesnê xwe dide. Ji bo projeyên binesaziyê yên ku 20- û 50-salî jiyan dikin, şaneya têl a vala ya vibrasyonê teknolojiyek yekane ye ku guheztina sensora navîn-projeyek ne plansaziyek pêdivî ye.

Type Technology	Îstiqrara Demdirêj	Maximum Cable Run	Pêdiviya Maintenance	Minasibbûna Embedded
Berxwedêr (Fol)	Xizan (Zero Drift)	<50 metre	Moderat (Kalîbrasyon)	Nizm
Hydraulic	Navînî	N/A (Pêdivî ye Veguhasterê)	Bilind (Kontrolên Fluid)	Kêm (Rîska Leaksê)
Vibrating Wire	Pirrbidilî	> 1000 metre	Zero (Bê lênêrînê)	Bilind (Tamamî girtî)

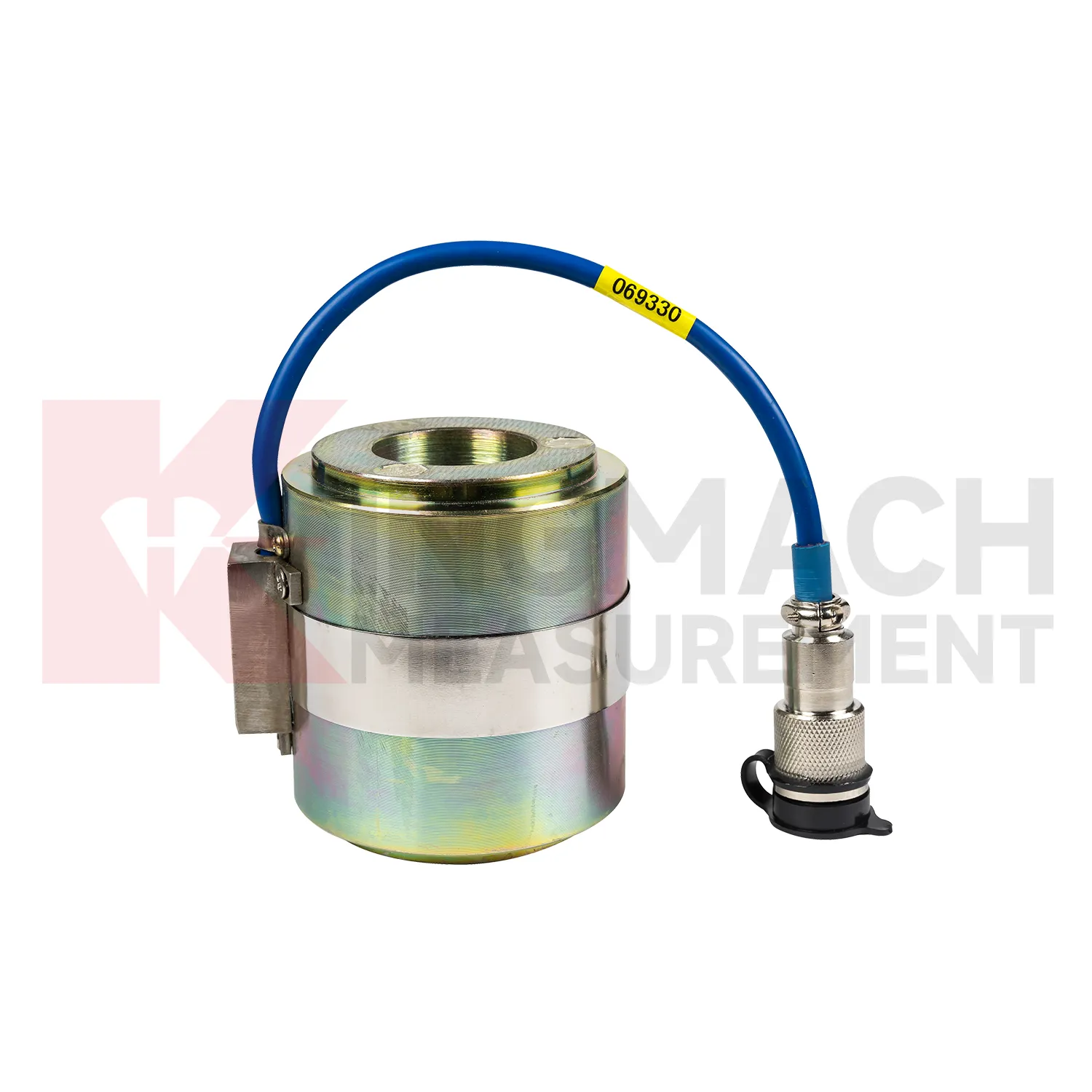

Rêzeya JMZX-3XXXHAT: Rêzeya Kapasîteyê, Veavakirina Akordê û Referansa Dimensî

Endezyarên kirînê hewceyê taybetmendiyên rastîn in da ku senzoran bi astên barkirina projeyê re hevber bikin. Rêzeya JMZX-3XXXHAT di nav heşt modelên standard de kapasîteya berfireh ji 500 KN heya 8,000 KN pêşkêşî dike. Ev rêza berfireh her tiştî ji lengerên kevir ên yekane bigire heya kabloyên pira girseya kabloyî vedihewîne.

Bi kapasîteya senzorê re jimartina akordê bi aqilî mezin dibe. Modelên heya 2,000 KN veavakirina sê-akordan bikar tînin. Modela 3,000 KN çar akordan bikar tîne. Modelên ku 4,000 KN û jorîn têne nirxandin şeş akordan bikar tînin. Ev pîvana strukturel rastbûna pîvandinê diparêze her ku pîvana zengilê zêde dibe. Hesasiya sensor di asta 500 KN de 0,1 KN e. Ew ji bo hemî modelên li jor 1,000 KN ber bi hestiyariyek 1 KN ve diçe. Ev rastbûn bi hêsanî pêdiviya ±0.1% ya ku di kodên çavdêriya kabloya strukturel de tê dîtin pêk tîne.

Van hucreyên barkirinê bilindahiyek tevlihev ku ji 90 heta 130 milîmetre ye. Ev profîla nizm bêkêmasî di nav serên lengerê yên standard û meclîsên plakaya hilgirê de bêyî ku hewcedariya guheztinên avahîsaziyê bike, bi cih dibe. Ji bo pîvanên ne-standard an hewcedariyên jîngehê yên bêhempa, modelek JMZX-3X00 ya xwerû jî heye.

JMZX-3XXXHAT Tabloya Referansê ya Model

Cins	Kanîn	Hisê nazik	Çîna hundir (Ø)	Bilindî	Veavakirin
JMZX-3405AT	500 KN	0,1 KN	70 mm	90 mm	3-chord
JMZX-3410AT	1000 KN	1 KN	100 mm	90 mm	3-chord
JMZX-3520AT	2000 KN	1 KN	140 mm	120 mm	3-chord
JMZX-3530AT	3000 KN	1 KN	170 mm	120 mm	4-chord
JMZX-3540AT	4000 KN	1 KN	200 mm	130 mm	6-chord
JMZX-3550AT	5000 KN	1 KN	220 mm	130 mm	6-chord
JMZX-3560AT	6000 KN	1 KN	240 mm	130 mm	6-chord
JMZX-3580AT	8000 KN	1 KN	280 mm	130 mm	6-chord

Li ku derê şaneyên bargiraniyê yên vala têne bicîh kirin: Şeş senaryoyên endezyariyê yên bilind

Endezyar hucreyên barkirina valahiyê li ser cûrbecûr hawîrdorên bilind-hilgir bi cih dikin. Her serîlêdan rêgezên ewlehiyê yên taybetî û pirsgirêkên çavdêriya demdirêj pêşkêşî dike.

• Cable-Stayed & Suspension Bridges: Pêdivî ye ku kabloyên rûniştinê di nav 3 û 5 ji sedî tansiyona sêwirana xwe de bimînin da ku lihevhatina jiyana westiyayî misoger bikin. Hucreyên barkirina têlên vibrasyonê yên vala bi domdarî li qada lengerê rûdinin. Ew daneyên hêza kabloya domdar rasterast ji pergalên rêveberiya pirê re peyda dikin. Ev bi tevahî li şûna ceribandinên hilanînê yên biha û periyodîk digire.
• Structures Beton Post-Tensioned: Wendabûna hêza tendonê ji ber gewrbûn, hûrbûn û rihetbûnê di pirên beton û strukturên ragirtina nukleerî de bi pêşkeftî pêk tê. Hucreyên bargiraniyê yên pêvekirî li ser plakaya hilgirtina lengerê rûniştin. Ew pêşveçûna hêza demdirêj dişopînin. Ev dane rasterast biryarên paşerojê yên paşerojê agahdar dike.
• Dam & Slope Anchors: Pêlên zinarî û lengerên gemarî piştgirên bendavê aram dikin û zozanan dibirrin. Ev hêmanên ewlehiyê yên krîtîk in. JMZX-3XXXHAT-a bê av, berxwedêr li dijî korozyonê bi tevahî li gorî çavdêriya demdirêj di şert û mercên axê têrbûyî, binaxkirî, an di bin avê de ye.
• Avakirina Rêhesin & Rêban: Dîwarên ragirtin û dîwarên neynûkên axê pergalên lengerê yên demkî û domdar bikar tînin. Van pergalan di dema ceribandina pejirandinê û di dema karûbarê çalak de verastkirina barkirinê ya rastîn hewce dike. Hucreya barkirina vala her du karan wekî yekînek sazkirî pêk tîne.
• Bingehên Wind Tower: Pêdivî ye ku teknîsyen di flanxên bingeha birca turbîna bayê de pêş-stresa lengerê verast bikin û bişopînin. Hucreyên barkirinê yên vala pîvanek rasterast, ne-navdêr peyda dikin. Ji wan re bê guman tu guheztinek ji bo pergala lêkera lenger bixwe hewce nake.
• Pergalên Rakirin & Crane: Hucreyên çalkirî yên ku li ser şikeftan an jî li ser klevisê siwarkirî di alavên hilgirtina giran de barên dînamîk û statîk dipîvin. Pîvana kompakt û hilberîna dîjîtal di vê bazara duyemîn a pîşesaziyê de pir têne nirx kirin.

Ji Sensor berbi Dashboardê: Yekkirina Hucreyên Loadê yên Hollow di Pergalek Daneyên SHM-ê ya Bi tevahî

Hucreyek barkirina yekane ya vala tenê bi qasî pergala daneya ku dora wê digire bikêr e. Pêdivî ye ku hûn van senzoran di pergalek çavdêriya tenduristiya avahîsaz a bêkêmasî, dawî-bi-dawî de yek bikin.

• Xwendina Li ser Daxwazê: Yekeyên xwendina têlên vibrasyonê yên hevgirtî yên Kingmach nirxên barkirinê yên rasterast di Kilonewtons (KN) de nîşan didin. Ew faktorên kalibrasyonê yên hilanîn rasterast ji çîpa bîranîna sensorê dixwînin. Hûn ne hewceyî tabloyên kalibrasyona kaxezê ya derveyî li ser malpera kar in.
• Xweseriya Daneyên Xweser: Danûstandinên daneya pir-kanal piştgirî didin rêzikên sensor JMZX-3XXXHAT yên bi otobusê. Ew navberên dengdanê yên mîhengkirî, bendên alarmê, û vebijarkên telemetrîya dûr ên mîna 4G, LoRa, an Ethernet pêşkêş dikin. Ev 24/7 çavdêriya bêserûber a rêzikên girseyî yên kabloyê dike.
• Instrumentation Cables: Kabloyên VW yên bi mertalên Kingmach yekbûna sînyalê bêkêmasî diparêzin. Ew di nav hawîrdorên avakirina sivîl ên bi dengek elektrîkî de li ser bezên pir-sed metreyî bêkêmasî pêk tînin.
• Software Visualization: Tabloyên nermalava rast-dem meylên barkirinê û nirxên rastkirî yên germahiyê nîşan didin. Ew hişyariyên zêdebarkirina otomatîkî diafirînin û analîza meyla dîrokî hêsan dikin. Ev rasterast piştgirî dide nirxandinên ewlehiya avahîsaziyê û xebatên lênihêrînê.

Diyarkirina senzor, loger û nermalava ji yek çêkerek yekgirtî xetereyên lihevhatina firmware ji holê radike. Di heman demê de ew zêdekirina piştgirîya teknîkî ya li ser projeyên navneteweyî bi rengek berbiçav hêsan dike.

Diyarkirin û çavkanîkirina hucreyek bargiraniyê ya vala: Şeş Pirs Divê Her Kiryarek Navneteweyî Bipirse

Tîmên kirîna navneteweyî hewceyê çarçoveyek objektîf e ku hilberînerên senzorên Chineseînî binirxînin. Pêdivî ye ku hûn şeş pirsên krîtîk bipirsin dema ku çavkaniyek şaneyek barkirinê ya vala peyda dikin.

1. Ma sensor sertîfîkaya şopandinê digire?
Pêdivî ye ku hûn bi standardên mîna GB/T 13606-2007 û DL/T 269-2022 re lihevhatina hişk hewce bikin. Sensorên pejirandî yên sêyemîn bi girîngî kêşeya pejirandina projeyê kêm dikin.

2. Ma kalibrasyon rasterast bi cîhazê ve tê şopandin?
Hucreya barkirinê ya vala Kingmach berdewamên kalibrasyonê di çîpek serhêl de hilîne. Ev pêwendiya kaxez-qeyda ji holê radike. Ew bi yekîneyek xwendinê ya standard verastkirina zeviyê hêsan dike.

3. Jiyana karûbarê diyarkirî çi ye?
Pêdivî ye ku hûn li ser jimareyek jiyana sêwiranê ya bi fermî belgekirî israr bikin. Jiyana sêwirana 50-salî ya Kingmach-ê ya barkirina vala divê wekî bingehek peymanê be, ne tenê pêbaweriyek devkî.

4. Ma dabînker dikare hilberê xweş bike?
Projeyên binesaziyê bi gelemperî pêdiviya kevirên ne-standard, rêzikên kapasîteya taybetî, an celebên girêdana yekta hewce dikin. Hilberînerek xwedan kapasîteyên sêwirana hundurîn ên bihêz dê di çend rojan de ji mehan bersivê bide.

5. Piştgiriya piştî firotanê çawa xuya dike?
Li xeta germ a teknîkî ya 24/7 bi demek bersivdana destpêkê ya yek-saetê bigerin. Pirsgirêkên tevlihev divê di nav 48 saetan de bêne çareser kirin. Ev bersiv ji bo projeyên binesaziya zindî krîtîk e.

6. Ma dema radestkirinê bi peymanê piştgirî ye?
Pêdivî ye ku dabînker di nav 48 demjimêran de modelên standard ên li stokê pêşkêşî bike. Fermanên pîvana projeyê nexşeyên peymanên hişk û nûvekirinên pêşkeftina hilberînê yên birêkûpêk hewce dike.

Hilbijartina Baweriyê Li Ser Guesswork: Çarçoveya Biryara We û Pêngava Pêşîn

Hucreyên barkirinê yên vala bi bingehîn çavdêriya hêza kabloyê vediguherînin. Ew temrînên ceribandinê yên periyodîk, tevlihev bi pergalek ewlehiyê ya domdar, otomatîkî veguherînin. Divê hûn çarçoveyek biryarek zelal bişopînin. Pêşîn, celebê barkirina xwe û kapasîteya giştî piştrast bikin. Ya duyemîn, veavakirina akordê rast hilbijêrin. Ya sêyem, ji bo tendon an lengerê xweya taybetî pîvana boriyê ya rastîn verast bikin. Çaremîn, hewcedariyên xweya avgiran û germahiyê piştrast bikin. Di dawiyê de, senzorê bi nermalava daneya pêbawer û nermalava dîtbariyê re yek bikin.

Jiyana sêwirana 50-salî ya Kingmach cel load vala nirxek demdirêj a bêhempa peyda dike. Bi tevahî lêçûna xwedaniyê ji nû ve sazkirin, ji nû ve kalibrasyon, û pêşîlêgirtina windabûna daneyê vedihewîne. Ev lêçûna dirêj-dirêj ji teknolojiyên felqê yên alternatîf ên erzan bi giranî kêmtir e. Heke hûn nebawer in ka kîjan modela JMZX-3XXXHAT bi projeya we re têkildar e, hûn dikarin taybetmendiyên xwe bi tîmê endezyariya Kingmach re parve bikin. Em ê pêşniyarek modelek belaş û pêşniyarek xwerû peyda bikin.

Pira kabloyek an projeyek lenger plan dikin? Ji endezyarên Kingmach pêşniyarek senzorek belaş + vegotinek xwerû bistînin - di nav 24 demjimêran de bersiv.
🔗 [ Pêşniyara min a belaş bistînin → ]
📧 [email protected]

FAQs

1. Ferqa di navbera şaneya barkirinê ya vala û şaneya barkirinê ya hişk de çi ye?

Hucreyek barkêşê ya vala boriyek navendî vedihewîne ku dihêle ku kulmek an kabloyek bi tevahî di nav wê re derbas bibe, bi reaksiyonê li hember plakaya lengerê tansiyonê dipîve. Hucreyek barkirinê ya zexm ji vê qulika navendî tune ye û bi gelemperî zexta rasterast an tansiyonê ya rasterast dipîve.

2. Hûn çawa li ser tendonek post-tengkirî hucreyek bargiraniyê saz dikin?

Berî ku serê lengerê û plakaya hilgirtinê girêbidin, hûn senzora palpiştê rasterast li ser tendon an çîçeka lengerê dixin. Hucreya barkirinê bi ewlehî di navbera strukturên beton û bloka lengerê ya pola de rûniştî ye.

3. Ma hucreyên barkirinê yên vala dikarin ji bo pîvandina barkirina dînamîkî werin bikar anîn?

Ji ber dema laşî ya ku ji bo şûştina frekansa têlê pêdivî ye, şaneyên barkirina têl ên lerizokî ji ber barkirina statîk û hêdî-guherbar bi pêş ve diçin. Ji bo barkirinên dînamîkî yên bi frekansa bilind, pelika berxwedêr an şaneyên barkirina piezoelektrîkî bi gelemperî têne tercîh kirin.

4. Kîjan dirêjahiya kabloyê ji hêla hucreyek barkirinê ya têl a vibrasyonê ve tê piştgirî kirin?

Ji ber ku ew li şûna îşaretek voltajê hilberek-based frekansê bikar tînin, senzorên têlên vibrasyonê dikarin bi hêsanî daneyên rast li ser kabloyên parastî yên ku ji 1,000 metreyî zêdetir in veguhezînin bêyî windabûn an tehlûkek nîşanê.

5. Sêwirana pir-akord çawa rastbûna hucreya barkirinê çêtir dike?

Sêwirana pir-kordan çend têlên vibrasyonê yên serbixwe bi rengek yeksan li dora dora hundurê şaneya barkirinê vedihewîne. Ev pîvana stresê li seranserê zengilê navînî dike, ku bi rengek çalak xeletiyên ku ji ber barkirina derveyî navendê an eksentrîk çêdibin ji holê radike.

6. Ma ez dikarim di yek pergala çavdêriyê de şaneyên barkirinê yên vala bi pîvanên tîrêjê yên têl ên vibrasyonê re bicivînim?

Erê. Hucreyên barkirinê yên vala û pîvanên tîrêjê yên vibrasyonê bi gelemperî di heman pergala çavdêriyê de têne yek kirin. Hucreya barkirinê hêza sepandî dipîve, dema ku pîvana zirav deformasyona strukturel dipîve, ji bo nirxandina performansê ya rasttir daneyên temamker peyda dike.

7. Ferqa di navbera veavakirina pir-akord û yek-akord de çi ye, û kengê divê ez her yekê hilbijêrin?

Veavakirinek yek-kordê barkirinê li cîhek taybetî dipîve û ji bo sepanên çavdêriya barkirinê ya rasterast maqûl e. Veavakirinek pir-kordan barkêşan li gelek endam an xalan dişopîne, ku ew ji bo strukturên tevlihev ên ku dabeşkirina bar û hevsengiya wan krîtîk in îdeal dike.

8. Ez çawa dikarim bêyî rakirina yekîneya sazkirî tenduristiya senzorê ya demdirêj verast bikim?

Tenduristiya senzorê ya demdirêj dikare bi kontrolên sifir ên birêkûpêk, analîzkirina trendê ya daneyên dîrokî, berhevdana bi senzorên cîran re, û vekolîna rûtîn a kablo û girêdanan ve were verast kirin. Van rêbazan bêyî ku senzorê ji karûbarê derxînin dibin alîkar ku kêşeyên potansiyel an performansê werin tespît kirin.

9. Kîjan karûbarên garantî û ji nû vekalîbrasyonê Kingmach li navneteweyî pêşkêşî dike?

Kingmach bi şêwirmendiya teknîkî, rêbernameya sazkirinê, arîkariya komîsyonê, û karûbarê piştî firotanê li seranserê jiyana projeyê piştgirî dide xerîdarên navneteweyî. Hemî hucreyên barkirinê bi daneyên kalibrasyona fabrîkî û belgeyên kalîteyê têne peyda kirin. Ji bo bernameyên çavdêriya demdirêj, Kingmach dikare piştgiriya verastkirina kalibrasyonê, pêşnîyarên nirxandina performansê, û arîkariya teknîkî peyda bike da ku pêbaweriya pîvandinê biparêze. Xerîdar dikarin rasterast bi tîmê endezyariyê re têkilî daynin ji bo çareserkirina pirsgirêkan, plansazkirina veguheztinê, û gava ku hewce be piştgirîya xweşbîniya pergalê.

---

Ji hêla Tîma Endezyariya Kingmach ve hatî nivîsandin - ji 2001-an vir ve piştgirî dide projeyên binesaziyê li çaraliyê cîhanê
