Solid vs Hollow Load Cell: Rêbernameyek Berfireh a Hilbijartina Endezyariyê (Rêyên Hêzê û Serlêdanên Tîpîkî û Pêdiviyên Sertîfîkayê)

Hilbijartina di navbera hucreyek barkirinê ya zexm û hucreyek barkirina vala de biryarek endezyariyek rastîn e. Ew ne şerek li ser taybetmendiyên hilberê ye. Cûdahiya bingehîn di wê yekê de ye ku hêz çawa li senzorê tê danîn. Ev riya barkirinê diyar dike ku her celeb li ku derê pêbawer dike û li ku derê ew ê neçar bimîne. Ev gotar wekî amûrek biryarê xizmetê dike. Ew di mentiqê endezyariyê de li şûna tercîha marqeyê berawirdî dike. Em ê dest pê bikin ku her sensor bi rastî çi ye. Peyvên "solid" û "valî" şeklê diyar dikin, lê ew fonksiyonê diyar nakin.

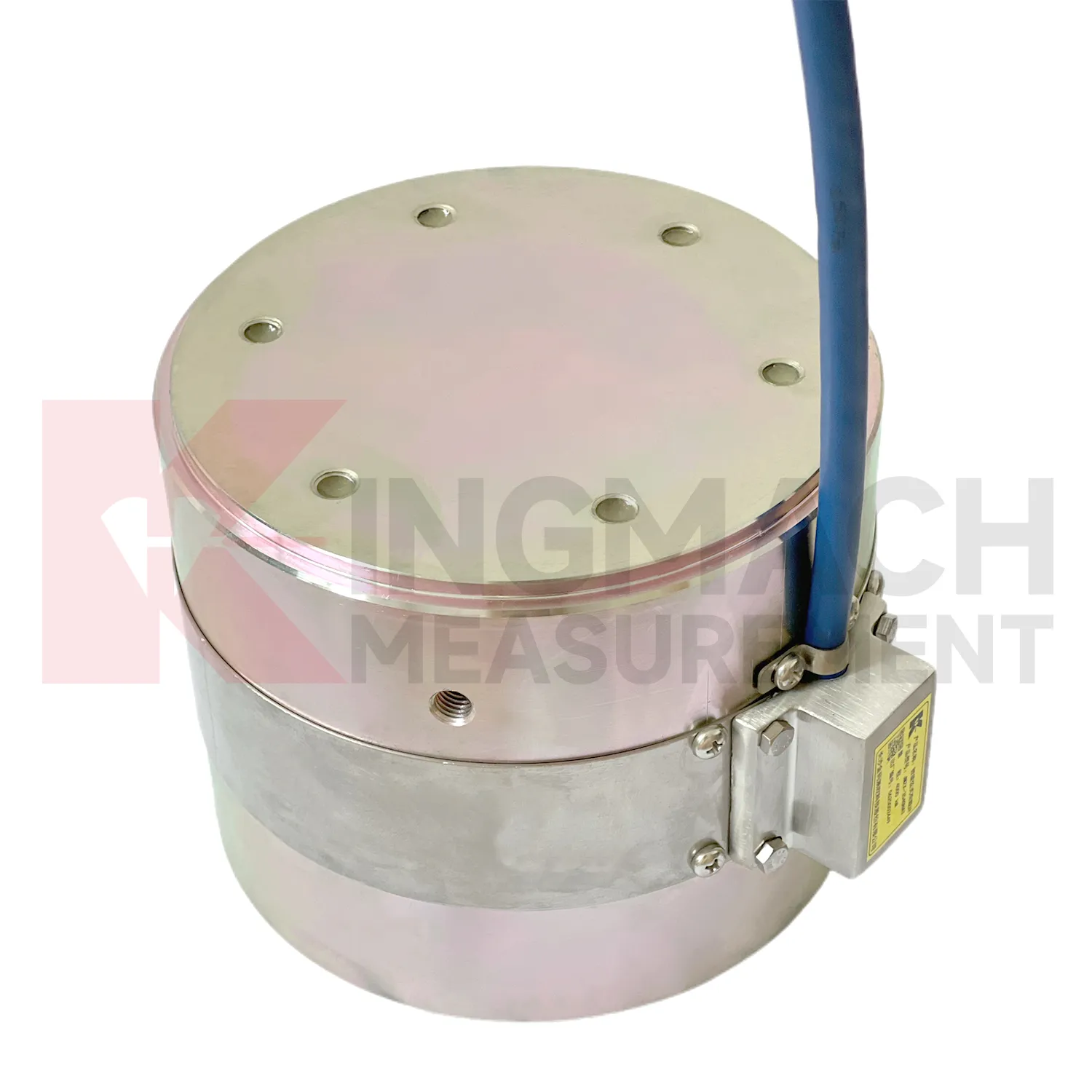

1. Hucreya barkirina zexm çi ye - û ew hêz çawa dipîve?

Endezyar jixwe dizanin ku silindirek çawa xuya dike. Ya ku ew bi rastî hewce ne ku fêm bikin riya barkirinê di nav laşek hişk de ye. Hucreyek barkirina zexm avahiyek bingehîn li ser bingeha hêmanek pêlavê ya cylindrîkî-laşê hişk vedihewîne. Laşê pola elastîk di bin barek zextê ya aksî de bi yekrengî çêdibe. Têlên vibrasyonê yên pêvekirî di hundurê laş de rûnin. Van têlan çenga mîkro wekî guheztinek frekansa cihê diyar dikin.

Mantiqa riya barkirinê rasterast e. Bar dikeve rûbera hilgirtina jorîn. Ew di çarçoveyek tevahî ya hêmana elastîk de derbas dibe. Di dawiyê de, ew ji rûbera hilgirtina jêrîn derdikeve. Şane bi xwe dibe navbereke avahî. Ew barê fîzîkî hildigire.

Sêwirana pir-têl xwendina li ser gelek xalên pîvandinê di hundurê laş de navînî dike. Rêjeyên kapasîteya jêrîn sêwiranek 3-têl bikar tînin. Rêjeyên kapasîteya bilindtir sêwirana 6-têl hewce dike. Ev navgîniya pir-têl dide series Kingmach JMZX-34XX / 35XX / 36XXHAT rastbûna wê ya 0,5% FS. Tevî ku hawîrdorên xebitandinê yên daxwazkirî, ew vê rastbûnê li seranserê girseyek 1,000-10,000 kN diparêze.

Amûrek li ser çîpek HAT-a jîr vedihewîne. Ev çîpê aqilmend hevahenga kalibrasyonê bi xwemalî hilîne. Ew bixweber germahiyê bi termîstorek çêkirî rast dike. Ew di heman demê de heya 600 tomarên pîvandinê jî tomar dike. Sensor dîroka xwe jî bêyî danûstendinek daneya girêdayî bi bîr tîne.

Rêjeya xebatê ji -30 °C heta +80 °C digire. Wekî din, hucreya zexm xwedan toleransek zêde ya heya 300-400% ji kapasîteya xweya binavkirî beriya têkçûna felaketê pesnê xwe dide. Ev marjînalek ewlehiyê ya pir watedar peyda dike. Zêdebûna qezayê ya ji nişka ve di ceribandina pileyê û sepanên hilgirtina pirê de xeterek pir rast e.

[Taybetmendiyên Bêkêmasî ji bo Xaneya Barkirina Zehf Kingmach JMZX-35XXHAT bibînin]

2. Hucreya barkirinê ya vala çi ye - û çi ew ji hêla strukturel ve cûda dike?

Hucreyek barkirinê ya vala wekî şaneya barkirinê ya annular jî tê zanîn. Mîmariya bingehîn xwe dispêre laşek zengilokî (rengê zengilê) ku bi boriyek navendî ve girêdayî ye. Endamê avahîsaziyê di navenda şaneyê re derbas dibe. Ev endam dibe ku çîpek lenger, kablo, an kulmek be. Bark ji gwîza endama avahîsaziyê rasterast ber bi rûyê çilmisê yê şaneyê ve vediguhêze. Bar bi xwe nakeve dîwarê boriyê.

Mantiqa riya barkirinê bi tevahî ji hucreyek zexm cûda dibe. Bark bi riya rûbera hilgirtina annular dikeve. Laşê zengilê li dora dora xwe bi rengekî yeksan diqelişe. Gelek têlên vibrasyonê li dora zengilê hatine rêz kirin. Van têlan navînî sînyala compression. Ev sêwirana pir-akord bi hêz barkirina eccentrîkî ya piçûk telafî dike. Sêwiranek yek-têl bi hêsanî nikare barkêşên neyeksan hilgire.

Ev sêwirana pir-akordan sê akordan di rêzikên jêrîn de bikar tîne. Ew ji bo 4,000-8,000 kN digihîje şeş akordan. Ev mîmariya taybetî rê dide JMZX-3XXXHAT Hucreya Barkirinê ya Çêkirî ji bo ku bê jihevdexistin li ser rodikek lengerê zindî were saz kirin. Kulîlk bi tenê diherike. Gwîzê li ser rûyê hucreyê disekine. Şopandin yekser dest pê dike.

Di hucreya vala de jiyana karûbarê sêwiranê ya 50 salan vedihewîne. Laşê pola elastîk berî ku ew ji kargehê derkeve di bin dermankirina aramiya pir-qonaxê de ye. Têlên vibrasyonê yên hundurîn pola ultra-bilind vedihewînin. Teknîsyen van têlan bi karanîna teknolojiya welding standard a navneteweyî lenger dikin. Ev ne îdîayên taybetmendiya bingehîn in. Ew biryarên sêwiranê yên girîng in ku di bernameyên ewlehiya bendavê yên 20-salî de kûr girîng in.

Vê hucreyê ji GB/T 13606-2007 û DL/T 269-2022 sertîfîkaya dualî digire. Standarda duyemîn taybetî ji endezyariya hîdrolîk û hêzê ye. Ev yek ji bo çavdêriya lengerê bendav û hîdroenerjiyê bijareya yekane rast dike.

[Taybetmendiyên Teknîkî yên ji bo JMZX-3XXXHAT Hucreya Barkêşanê Binêre]

3. Specifications Side By Side: Hejmara Bi rastî Wateya Çi ye

Taybetmendî	Hucreya Barkirina Zehf (JMZX-35XXHAT)	Hucreya Barkirinê ya Çûyî (JMZX-3XXXHAT)	Wateya wê di pratîkê de çi ye
Kapasîteya Range	1000–10000 kN	500–8,000 kN (Custom berdest)	Xala têketina jêrîn a şaneya vala ya 500 kN li gorî çîpên lengerê yên piçûktir e. Li vir şaneyek zexm dê zêde were diyar kirin. Ji bo serîlêdanên ceribandina bingeha pileyê ya bi kapasîteya pir-bilind ku ji 8,000 kN zêdetir e, Kingmach dikare JMZX-36XXHAT çareseriyên hucreya barkirina zexm a xwerû peyda bike. Ji bo bêtir agahdarî bi tîmê meya teknîkî re têkilî daynin.
Resolution	0.1 kN (Hemû model)	0,1–1 kN (Li gorî modelê diguhere)	Çareseriya domdar a 0.1 kN ya hucreya zexm arîkariya ceribandina pileyê ya rast dike. Çareserkirina 1 kN ya hucreya vala tê pejirandin ji ber ku barên çavdêrîkirî bi rêjeyî mezin in.
Kapasîteya bîrê	600 tomar	800 tomar	Depoya mezin a hucreya qulikê ji bo çavdêriya bi dehan salan, profîla wê ya dirêj-dirêj nîşan dide.
Sertîfîkayên	GB / T 13606-2007	GB/T 13606-2007 & DL/T 269-2022	Standarda endezyariya hîdrolîk a zêde (DL/T 269-2022) lihevhatina projeya hişk di hawîrdorên bendavê de misoger dike.
Design Service Life	Ne diyar (Serlêdan girêdayî ye)	50 sal	Hucreya vala ji bo şopandina domdar hatî çêkirin. Hucreya hişk bi gelemperî di qonaxên ceribandina demkî de tê bikar anîn.

Van hejmaran rêbernameyek hêja pêşkêş dikin. Lêbelê, pirsa eşkeretir ev e ku her celeb bi rastî di projeyek rastîn de cih digire.

4. Li ku derê şaneyên bargiraniya hişk çêtirîn performans dikin - û çima

Ev beş rave dike ka çima riya barkirina taybetî ya hucreya zexm wê bijareya rast dike. Em li aqilan dinêrin, ne tenê katalogkirina taybetmendiyan.

Testkirina barkirina pile: Ji bo ceribandina pile hucreya barkirina zexm hevberek bêkêmasî ye. Hucreya zexm rasterast di navbera serê pileyê û jacka barkirinê de rûdine. Barkirina testê ya tevahî rasterast di laşê hucreyê de derbas dibe. Hêza zexm a ku bar bi strukturî hilgire li vir bê guman girîng e. Kapasîteya wê ya mezin heya 10,000 kN di binyadên pirê de pileyên binavkirî yên herî mezin vedigire.

Çavdêriya kursiyê ya stûna pirê: Hucre di nav stûyê hilgirtinê de wekî têkelek avahîsaziyê tevdigere. Pêdivî ye ku dema ku bi rengek çalak wan dipîve, barên sêwiranê yên bêdawî hilgire. Geometriya kompresyonê ya laşê zexm vê yekê bi rengek bêkêmasî digire dest. Di kodên sêwirana pirê de pîvanên referansê yên hucreyên barkirinê yên zexm ên Kingmach bi rengekî bêkêmasî bi pîvanên plakaya hilgirtina standard re têkildar in.

Pîvana hêza jackê hîdrolîk: Operasyonên piştî tansiyonê çavdêriya hişk hewce dike. Hucreya zexm di bin jackê de rûniştiye. Ew hêza sepandî di wextê rast de dipîve. Ev piştrast dike ku pêş-stresa sêwiranê bi rastî li ser cîhê tête peyda kirin. Endezyar nikarin bi tenê li ser hesabên zexta jackê bisekinin.

Çavdêriya barkirina karên demkî: Tîmên avahîsaziyê form, derewîn, û şorkirinê dişopînin. Dema ku avahî qediya bernameya çavdêriyê bi dawî dibe. Tîm amûrê jê dike. Tolerasyona zêde ya bargiraniya hucreya zexm wê ji bo xebata qonax-avahîsaziyê hilbijarkek zexm, ji nû ve bi kar tîne.

Çima ew li ser sepanên bi-rod têk diçe: Di şaneyek zexm de bîrek navendî tune. Ew nikare li ser çîpek an kabloyê bikişîne. Endezyar nikarin wê bi hêsanî adapte bikin. Afirandina pêlavên dawiya xwerû tavilê barkirina eccentrîk destnîşan dike. Ev rasterast rastbûna pîvandinê asteng dike û daneyê xera dike.

[Binêre Serlêdanên Cîhana Rast ên Hilberên Kingmach di Cûreyên Projeya Taybet de]

5. Cihê ku Hucreyên Loadê yên Hollow Baştirîn Performan Dikin - û Çima

Hucreya vala ne tenê şaneyek hişk a guhertî ye. Ew amûrek bingehîn cuda ye. Ew ji bo geometrîyek barkirinê ya bi tevahî cûda xweşbîn e.

Kabloya lenger û çavdêriya tendonê ya pêş-stress: Serîlêdanên hucreya barkirina vala li vir dibiriqe. Rod an kablo bi rêkûpêk di nav bîra navendî re derbas dibe. Gwîz an jî plakaya lengerê li ser rûyê paldankê bi şûştin. Hucre hêza pêş-stresê ya rastîn di tendonê de dipîve. Ew têketina jackê napîve. Ew hêza rastîn di endama avahîsaziyê de piştî qefilandin û bi demê re dipîve.

Çavdêriya pêlên zinar û lengerê erdê: Tunel, zozan û dîwarên ragirtinê xwe dispêrin pêlên zinaran. Di dema sazkirina destpêkê de hucreya qulikê li serê pêlê rûniştiye. Ew ji bo jiyana avahiyê li wir dimîne. Jiyana sêwirana wê ya 50-salî bi dirêjahiya bernameya çavdêriya dirêj-dirêj re têkildar e. Modelên hûrgelê yên piçûk rast bi pîvanên serê stûnên kevir ên standard re têkildar in.

Çavdêriya lengerê ya bendav û hîdroelektrîkê: Sertîfîkaya DL/T 269-2022 ji bo standardên endezyariya hîdrolîk a Chineseînî bi hişkî mecbûrî ye. Ew pêdiviyek lihevhatina hişk e. Sertîfîkaya dualî ya hucreya vala vê hewcedariya qanûnî vedigire. Hucreya zexm vê standarda hîdrolîk a taybetî nagire.

Çavdêriya kabloya mayîna pirê û daliqandinê: Bernameyên şopandina paşverû bi gelemperî pirên heyî dikin armanc. Faktora forma annular destûrê dide sazkirina hêsan li ser kabloyên heyî. Teknîsyen tenê hewceyê gihîştina dawiya lengerê ne. Ji bo sazkirinê qutkirina hêmana avahîsaziyê hewce nake. Ev pir caran ji bo endezyarên kirînê faktora biryardar e.

Çima ew di sepanên hilgirtinê yên hêsan de têk diçe: Hucreya qulikê geometrîyek lûleyê vedihewîne. Ev şekil bi xwezayî barkirinê li ser rûyê zengila teng dikişîne. Bi cîhkirina wê di hundurê stûnek hilgirên darûz de bêyî kulîlkek bi pîvana rast qadek stresê ya neyeksanî destnîşan dike. Sensor vê stresê rast dixwîne, lê xwendin bargiraniya rastîn temsîl nake.

[Binêre Serlêdanên Cîhana Rast ên Hilberên Kingmach di Cûreyên Projeya Taybet de]

6. Mantiqa Sazkirinê: Çi Her Tîp Ji Tîma Malperê Dixwaze

Pêdiviyên sazkirinê di dawiyê de destnîşan dikin ku proje li ku derê biserkevin an têk biçin. Herdu celebên hucreya barkirina têlê ya vibrasyonê ji tîmê malperê rastiyek bilind dixwazin.

Pêdiviyên sazkirina hucreya zexm: Zeviyên hilgirên xêz û paralel bi tevahî nayên danûstandin. Nerazîbûnek rûkalê ya tenê 1 mm li ser rûyê hucreyek bi pîvana 200 mm daneyê xera dike. Ew barkirina eccentrîkî ya girseyî, pîvandî destnîşan dike. Pêdivî ye ku tîm wekî pratîka standard şûştên rûniştinê yên spherîkî bikar bînin. Berî ku barkirina yekem bicîh bikin, pêdivî ye ku teknîsyen hevahengiya rast bi eksê barkirinê verast bikin.

Pêdiviyên sazkirina hucreya vala: Pêdivî ye ku paqijkirina bor-to-rod tam bi tolerasyona diyarkirî re têkildar be. Pêdivî ye ku darê navendî di bin barkirinê de çu carî bi dîwarê qulika hundurîn re têkilî nekeve. Teknîsyen sazkirinê li serê lengerê berî ku gwîz biteqe. Ji nû ve sazkirina piştî tansiyonê bi pratîkî ne gengaz e. Tîm pêdivî ye ku bi tevahî lengerê bi tevahî tengas bike da ku xeletiyek rast bike.

Plansazkirina domdariya sînyalê: Her du celeb hucreyên barkirinê mîmariya HAT-a jîr bikar tînin. Ew hilberîna dîjîtal a dûr-dûr a hêja peyda dikin. Lêbelê, pêdivî ye ku teknîsyen di dema sazkirinê de rêvekirina kabloyê ji senzorê berbi tomarkerê daneyê plan bikin. Ew nikarin kabloyan bi hêsanî nûve bikin. Ji bo kabloyên veşartî û di binê avê de kabloya zirxî ya giran hewce dike. Ew di heman demê de qutiyên girêdana avhewa yên bi hişkî ji bo kûrahiya sazkirinê ya tam hatine destnîşankirin daxwaz dikin.

Rîska hevpar: Her du celebên hucreyê ji xeletiyên destpêkê pir xeternak dimînin. Xeletiyên ku di sazkirinê de hatine kirin bêyî destwerdana giran a laşî dûvre nayên rast kirin. Rastkirina sazkirina rast gava yekem ne pir-endezyariyek e. Vebijêrk yekane ye.

7. Lîsteya kontrolê ya biryarê: Pênc Pirsên Ku Diçin Hilbijartina Rast

Endezyar bi muhletên teng re rû bi rû dimînin. Vê amûra biryara kurtkirî bikar bînin da ku rêberiya stratejiya kirîna we bike.

Pirs 1 - Endamek strukturel heye (çîp, kablo, kulm) ku divê di senzorê re derbas bibe?
Erê: Kulîlk hilbijêrin.
Na: Zehf hilbijêrin.

Pirs 2 - Dê senzor bi tevahî barkirina strukturel hilgire, an tenê wê hîs bike?
Pêdivî ye ku barê hundurê tevahî hilgire: Zehf hilbijêrin.
Tenê hîs (hêza ku bi rûyê hilgirtinê ve hatî veguheztin): Her cûre hilbijêrin, bi hişkî li gorî Pirsa 1-ê ve girêdayî ye.

Pirs 3 - Ma ev ceribandinek demkî ye an sazkirinek çavdêriya domdar e?
Testa demkî / Qonaxa avakirinê: Zehf hilbijêrin.
Bernameya SHM-ya domdar / dirêj-dirêj: Kulîlk hilbijêrin (jiyanek sêwirana 50-salî vedihewîne).

Pirs 4 - Proje di binê endezyariya hîdrolîk an standardên sektora hêzê de ye?
Erê: Kulîlk hilbijêrin (DL/T 269-2022 pejirandî).
Na: Her cûre standarda giştî ya GB/T 13606-2007 têr dike.

Pirs 5 - Kapasîteya çavdêriyê ya pêwîst çi ye?
Li jêr 500 kN: Kulîlk hilbijêrin (modelên têketinê hene).
10,000 kN an jortir: Zexm hilbijêrin (her çend vebijarkên xwerû hebin jî, valahiyek bi gelemperî bi standarda 8,000 kN derdikeve pêş).

Nîşeya girtinê ya li ser navnîşa kontrolê: Ger du an bêtir pirs tîmê we berevajî rêgezên berevajî nîşan bidin, tavilê rawestînin. Serlêdana we pêdivî bi lêkolînek pispor heye. Kingmach konfigurasyonên xwerû peyda dike da ku daxwazên tevlihev ên hîbrîd bi rê ve bibe.

Geometrîya Serlêdanê Geometrîya Sensorê Biryar dide

Hucreyên barkirinê yên zexm û şaneyên barkirinê yên vala qet hilberên li ser xalên bihayê cûda ne pêşbaz in. Ew bi bingehîn amûrên temamker in ku ji bo riyên barkirinê yên bi tevahî cûda hatine çêkirin. Geometriya yekta ya projeyê her gav diyar dike ka kîjan senzor rast e.

Gelek projeyên pîvana mezin her du celeb bi hevdemî li xalên çavdêriyê yên cihêreng hewce dikin. Bernameyek pira tevlihev dibe ku hucreyên zexm bi ewlehî li ser kursiyên hilgiran bikar bîne, di heman demê de şaneyên vala li lengerên kabloya mayînê bicîh bike.

Hîn jî di derbarê çareseriya rast de ji bo projeya xwe ne ewle ne? Forma şêwirmendiya teknîkî ya li jêr dagirin, û endezyarên Kingmach dê di nav 24 demjimêran de pêşniyarên hilbijartinê yên xwerû peyda bikin. [Rûpela Hilbera Hucreya Barkirina Zehf Binêre] · [Rûpela Hilbera Hucreya Barkêşiya Hollow Binêre] · [Daneyên Tevahiya Teknîkî (PDF) dakêşin]
