Gûçeya Têl a Vibrasyonê Çi ye? Awantaj, Bikaranîn, û Sînorkirin

Endezyarek pirê ku li ofîsekê rûniştiye, temaşe dike ku daneyên avahîsaziyê ji senzorên ku deh sal berê di kûrahiya stûnên betonê de hatine bicihkirin, temaşe dike. Xwendin hîn rast in, û îşaret hîn jî sabît e. Ev asta pêbaweriya demdirêj ne qezayek dilxweş e. Ew encama hilbijartina teknolojiya rast a ji bo kar e.

Hêza xebatê ya li pişt vê bîhnfirehiyê pîvana tîrêjê ya têl a vibrasyonê ye. Vê senzorê bi domdarî teknolojiyên pêşbaziyê di hawîrdorên daxwazkar de derbas kiriye. Ev gotar dê tam rave bike ka pîvanek tîrêjê ya vibrasyonê çawa dixebite, avantajên wê yên bingehîn û tixûbên rastdar binirxîne, û ji we re bibe alîkar ku hûn celebê senzorê rast bi projeya xweya paşîn re têkildar bikin.

Gûçeya Têl a Vibrasyonê Çi ye?

Ji bo fêmkirina senzorê, divê em pêşî diyar bikin ka ew çi dipîve. Di endezyariya sîvîl û jeoteknîkî de, "zexm" tê wateya piçûkbûna deformasyonê ya ku materyalek dema ku di bin stres an bargiraniyê de tê ceribandin. Pîvandina vê zirav girîng e. Ew ji endezyaran re dibêje ka pirek pir diqelişe, heke bendav bi rengekî nehevseng rûdine, an ger xêzek tunelê zextek xeternak digire.

Pîvanek tîrêjê ya têl vibrasyonê (VW) vê deformasyonê bi karanîna prensîbek xebitandinê ya pir hêsan dipîve. Di hundurê qalikê pîvanê de têlek pola tansiyondî rûniştiye. Dema ku pêleka elektrîkê vê têlê heyecan dike, ew bi frekansek taybetî ku rasterast bi tansiyona wê re têkildar e vedigere. Dema ku maddeya avahîsaziyê ya li dora pîvanê guhezîne, ew laşê pîvanê dirêj dike an pêça dike, tansiyona têla hundurîn diguhezîne û frekansa wê ya resonant diguhezîne. Dûv re ev guheztina frekansê vediguhezîne xwendinek hişkek rastîn.

Ev sînyala-based frekansa pir bi hêz e. Berevajî pîvangên tîrêjê yên kevneşopî yên berxwedêr (foil), ku xwe dispêrin guheztinên voltaja ku dikarin ji dûr ve qels bibin, îşaretek têl a vibrasyonê bi lez û bez li ser kabloyên dirêj dimeşe. Ev pîvana VW-ê ji bo hawîrdorên dijwar û bicîhkirina pir-salî senzorek çavdêriya tenduristiya avahîsaziya dawîn dike.

Ji bo cîbicîkirina senaryoyên cihêreng ên çêkirinê, ev senzor bi gelemperî di sê konfigurasyonên sereke de têne: çîyayê rûkê, vegirtin, û rûkalê wellandî.

Cureyên Wire Strain Gauges Vibrating

Hilbijartina celebê pîvanê rast bi tevahî bi qonaxa projeya we û materyalên têkildar ve girêdayî ye.

Modela Rûyê: Endezyar piştî ku çêkirinê qediya, van pîvanan rasterast bi beton, pola, an daristanê ve girêdidin an girêdidin. Ew ji bo şopandina paş-avakirinê an projeyên nûvekirinê bijareya bijare ne. Mînaka sereke ev e JMZX-212HAT / HB Smart Vibrating Wire Strain Gauge , ku ji bo binesaziya heyî rastiyek bilind pêşkêşî dike.

Modela Embedment: Karker van pîvanan rasterast davêjin betona nû. Sensor bi domdarî dibe beşek strukturê. Ew îdeal in ji bo çavdêrîkirina bendavan, bingehên lihevkirî, û rijandina betonên girseyî.

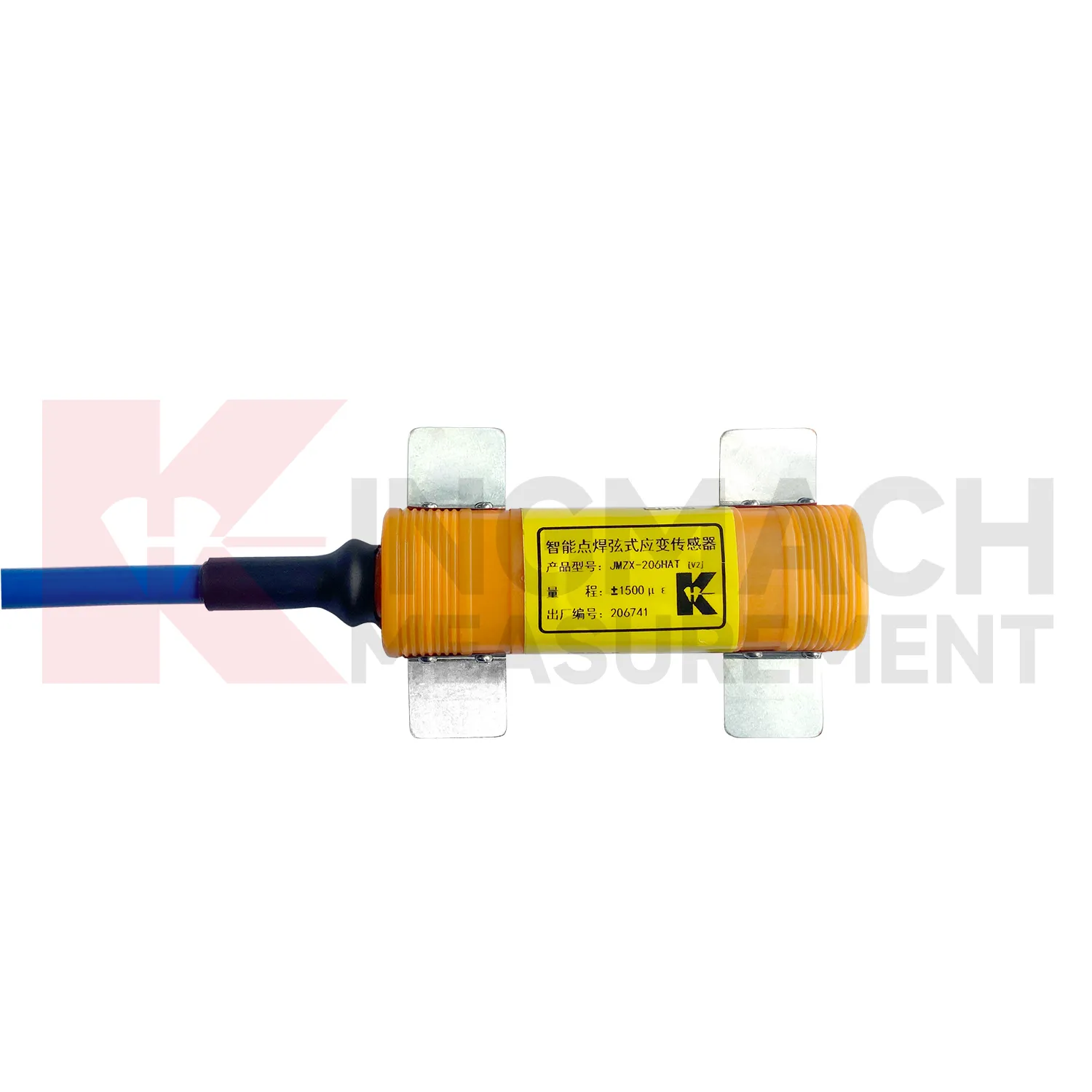

Serface Welded Model: Teknîsyen van rasterast bi endamên pola yên mîna girêkên pirê, pileyên pola, û flangesên birca bayê ve zeliqînin. Têkiliyek welded li hember lerizîn û barkirina çerxîkî ji bendên zeliqandî çêtir radiweste.

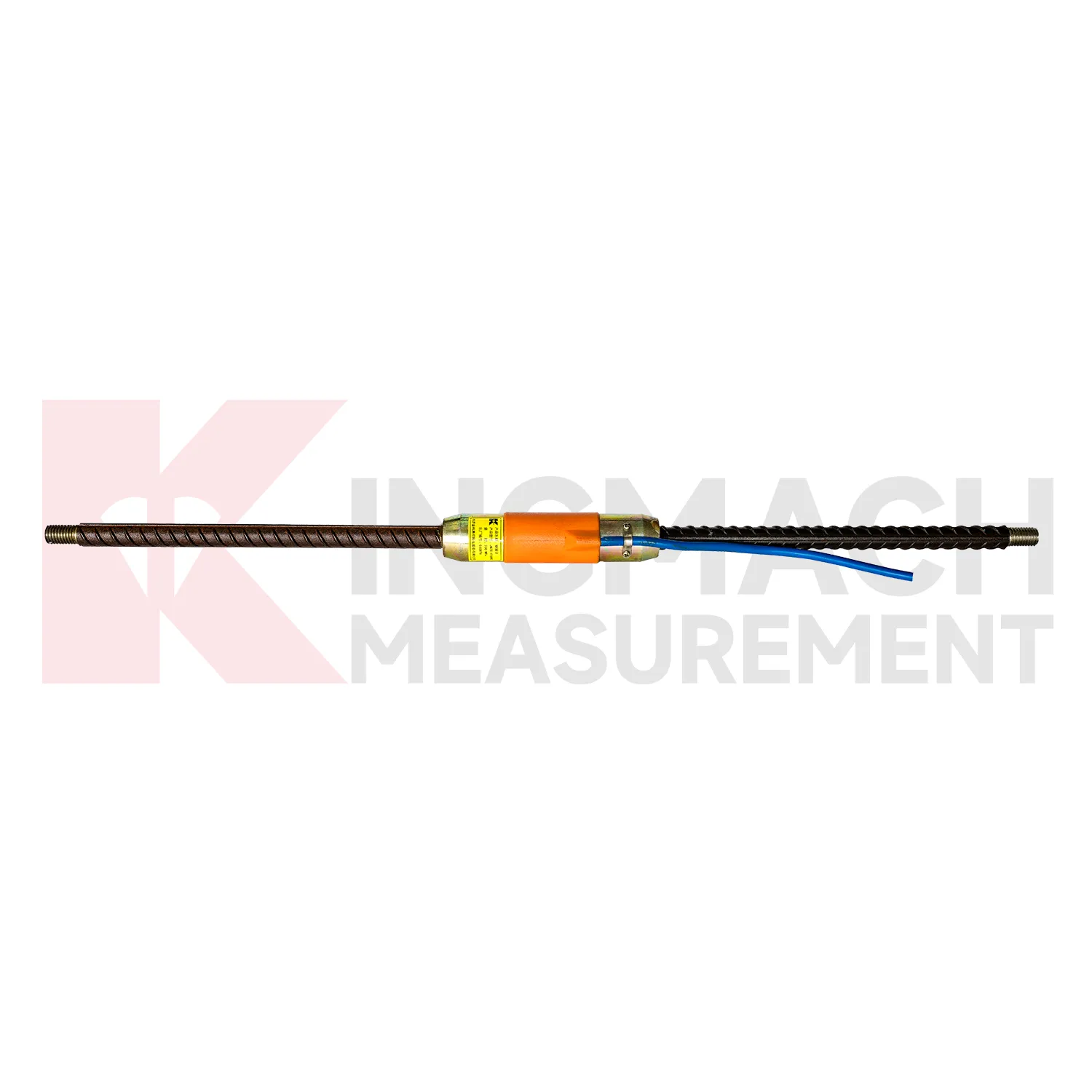

Rebar Strainmeters: Ekîbên avahîsaziyê van senzorên tubular ên vala di rêza barên xurtkirinê de cîh dikin. Ew rasterast hêza eksê ya di rebarê de dipîvin, ku ji bo têgihiştina tenduristiya pileyan, dîwarên ragirtin, û xetên tunelê krîtîk e.

Guide Hilbijartina Quick

Qonaxa Projeyê / Materyal	Tîpa Gauge ya Pêşniyarkirî	Serlêdana Hevbeş
Beton an darê heyî	Çiyayê Rûyê	Retrofits, çavdêriya avahiya dîrokî
Pours Betonê Teze	Embedment	Bendav, bingeh, dîwarên ragirtinê
Structures Steel heyî	Surface Welded	Pir, bircên turbînên bayê, stûnên pola
Structures Beton Zebûrkirin	Rebar Strainmeter	Pîlên bargiran, xêzên tunelê

Avantajên sereke yên VW Gauges

Endezyar ji bo şopandina yekbûna avahîsaziyê di demên dirêj de senzorên têlên vibrasyonê wekî amûra xweya bingehîn hilbijêrin ji ber ku ev teknolojî kapasîteyên çavdêriya domdar peyda dike. Avantajên bingehîn hene:

Îstîqrara Long-Term awarte: Hilberîna frekansê ya pîvanek VW aramiya bêkêmasî diparêze ji ber ku performansa wê ji guheztinên berxwedana kabloyê, ketina şilbûna girêdanê, û guheztinên voltaja dabînkirinê bêbandor dimîne. Van pirsgirêkan bi demê re bi gelemperî pîvanên berxwedanê dikişînin, lê senzorên VW bi dehsalan aram dimînin.

Immunity EMI / RFI ya bihêz: Cihên avahîsaziyê hawîrdorek bi elektrîkê bi deng diafirînin. Generatorên mazotê û alavên weldingê, digel xetên elektrîkê, mudaxeleyê çêdikin. Nîşaneyên domaina frekansê bi hêsanî dikarin di van hawîrdoran re derbas bibin, ku hewcedariya pergalên parastinê yên kabloyê yên biha û giran ji holê radike.

Dirêj Cable Direve: Sensorên VW qalîteya sînyala xwe diparêzin dema ku ew bi 1,000 metre kabloyê dixebitin, ku ji vê dûrbûnê dirêj dibe. Ev rê dide endezyaran ku hemî daneyan vegerînin danehevek yekane, navendîkirî li ser malperên bendav an tunelê yên mezin.

Rêzeya Germahiya Xebatê ya Berfireh: Sensor fonksiyonên xwe yên xebitandinê di nav rêzên germahiya giran de diparêzin, ji herêmên alpinî yên bin sifir heya deverên avakirina binesaziya tropîkal, û karanîna wan wekî pergalek çavdêriya standard ji bo sepanên geoteknîkî li seranserê cîhanê dihêle.

Thermistorên çêkirî: Piraniya pîvanên nûjen ên VW termîstorek hundurîn heye, ku wekî termîstorek çêkirî dixebite. Pergal kabloyek yekane bikar tîne da ku daneyên germahiyê radest bike, ku verastkirinên germahiyê yên otomatîkî yên ku qalîteya daneyên berhevkirî zêde dike dihêle.

Guhertoyên Dîjîtal û Smart: Modelên zîrek ên îro paşgirên HAT û HB bikar tînin da ku kapasîteya xwe ya girêdana pergalên kevneşopî bi karûbarên Pîşesaziya nûjen 4.0 re nîşan bidin. Amûrên fonksiyona derketinê ya RS-485 digel kapasîteyên hilanîna daneya çêkirî û pêwendiya bêkêmasî bi alavên têketina daneya IoT û pergalên SCADA yên heyî re pêşkêş dikin.

Serlêdanên Projeyê yên Germên Têl ên Vibrasyonê

Pîvanên tîrêjê yên vibrasyonê ji bo binesaziya nûjen wekî pergala nervê tevdigerin. Ew daneyên krîtîk li seranserê cûrbecûr projeyên endezyariya sivîl peyda dikin.

Pira û Viaduct: Endezyar di projeyên ku hem ji bo strukturên dirêj-dirêj û hem jî ji bo pergalên seyrûsefera bilind de baldariyek taybetî hewce dike, çîyayê rûkal û pîvanên wellandî bikar tînin da ku lihevhatina gir, bargiran, û berfirehbûna germî bişopînin.

Bendav û Avahiyên Hîdrolîk: Pîvanên veqetandinê yên taybetî, yên ku endezyar di nav strukturên betonê yên girseyî de bicîh dikin, sê pêvajoyên bingehîn ên diherikin û niştecihbûnê û danûstendinên zexta porê ji destpêkê heya dawiya jiyana xebitandinê ya strukturê, ku çend dehsalan dom dike, dişopînin.

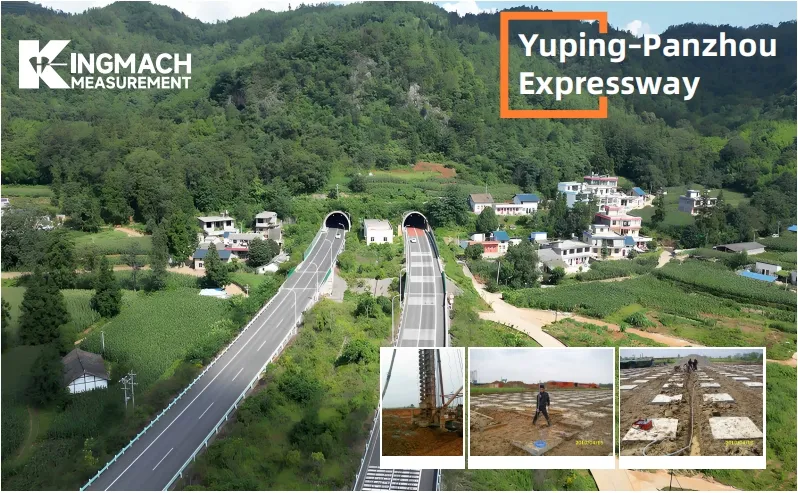

Tunel û Karên Binerdê: Pîvana ku endezyar li ser xêzên tunelê û pêlên kevir saz dikin ji bo şopandina hevgirtinê, ku ji ber zexta bargiraniyê pêk tê, dixebitin. Pergal hişyariya pêşwext dide tîmên endezyariyê di derbarê veguheztinên avahîsaziyê yên ku diqewimin berî ku ew şikestina xuyayî bibînin.

Avahiyên Bilind û Bingeh: Texrîbatên rebar û pîvanên embarkirinê yên di bingehên kûr de texmînên veguheztina barkirinê yên ku di dema sêwiranê de hatine çêkirin verast dikin. Ew valahiya di navbera pêşbîniya geoteknîkî û rastiya avakirinê de digirin.

Bircên Tûrbîna Bayê: Pîvazên weldkirî yên rûvî, yên ku bi flangeyên bircê ve girêdayî ne, di dema barkirina bayê de girêkên westandina-krîtîk ên bircên turbîna bayê dişopînin. Girîngiya vê pêşkeftinê zêde bûye ji ber ku parzûngehên bayê yên bejahî û deryayî li seranserê cîhanê berfireh dibin.

Dîwar û Şûnwarên Ragirtinê: Rêzikên pîvanê yên belavkirî tevgera girseyî ya axê dişopînin dema ku ew bi kapasîteyên pîvandina xwe pêvajoya têkçûna pêşkeftî dişopînin. Agahiyên hatine berhev kirin ji kategoriya daneyên bingehîn in, ku projeyên embara rêhesin û otobanê ji xetereyên potansiyel diparêze.

Sînorkirin û Bazirganiya Dirûst

No sensor ji bo her serîlêdanê bêkêmasî ye. Fêmkirina tixûbên pîvanên tîrêjê yên VW piştrast dike ku hûn amûra rast ji bo kar destnîşan dikin.

Ji bo Pîvandinên Dînamîkî ne maqûl e: Pîvana VW çenga hema-statîk dipîve ji ber ku ew tenê tevgerên guhêrbar ên hêdî diyar dikin. Ji bo çavdêrîkirina lerizînên frekansa bilind ên ku ji 1 heta 2 Hz derbas dibin, hûn hewce ne ku lezapîvan an pîvangên pelê yên berxwedêr bikar bînin.

Mesrefa Yekîneya Bilind: Pêvajoya hilberîna rastîn digel pêkhateyên elektronîkî yên hundurîn ên pîvanek VW, li gorî pîvanên pelê yên sade di lêçûnên bilind de encam dide. Mesref dema ku ji bo sazkirinên daîmî tê bikar anîn rewa dibe, lê dîsa jî ji bo ceribandinên laboratîfên demkî nepêwist dimîne.

Amûrên Xwendina Hevgirtî hewce dike: Nîşaneyên VW hewceyê yekîneyên xwendinê an tomarkerên daneyê yên taybetî hene ku dikarin hewcedariyên frekansa xwe li hev bikin. Tîmên kirînê divê di destpêka pêvajoya plansaziya xwe de astengiyên budceyê bi hev re digel hewcedariyên lihevhatinê verast bikin.

Gauges Embedment Non-Retrievable in: Pîvana embedmentê piştî ku di betonê de tê bicîkirin mayînde dibe. Pergalê xeletiyên sazkirinê yên daîmî hene ji ber ku ew nayên rast kirin. Pergal bi sazkirina pispor re bi kalibrasyona fabrîkî re hewce dike ji ber ku van her du hêman performansa pergalê ya rast garantî dikin.

Drift Kalibrasyona Dem-Dûr a Extreme: Digel ku senzorên VW bi taybetî aram in, ew dikarin di dehsalên pir-dehsalan de kalibrasyonek piçûk biceribînin. Endezyar divê ji bo projeyên ku ji 20 û 30 salan zêdetir in bêyî gihîştina ji nûvekalibrasyonê ya plansazkirî taybetmendiyên dravê yên hatine weşandin binirxînin.

VW vs Teknolojiyên Sensorê yên din

Pîvana tîrêjê ya vibrasyonê bi senzorên çavdêriya tenduristiya avahîsaziyê ya alternatîf re çawa dide hev?

VW vs: Pîvana VW bi hêsanî li ser kabloyên dirêj û demên dirêjkirî rast bi dest dixe. Pîvanên foilê li ser lêçûna destpêkê ya kêmtir û bersiva dînamîkî ya frekansa bilind qezenc dikin.

VW dijî Fiber Optic (FBG) Gauges: Sensorên FBG di hestiyariya belavkirî de li ser yek fîberek domdar bi pêş dikeve û veguheztina dûr-dirêj pêşkêşî dike. Sensorên VW li ser lêçûna giştî, mezinbûna ekosîstemê, û hêsaniya guheztina hardware ya xwendinê qezenc dikin.

VW vs Sensorên MEMS: MEMS (Pergalên Mîkro-Elektro-Mekanîkî) di sepanên bi frekansa bilind û dînamîkî de pêş dikeve. Teknolojiya VW ji bo çavdêriya domdar a statîk û hema-statîk bijareya çêtirîn dimîne.

Tabloya Berhevdana Teknolojiyê

Type Sensor	Doza Bikaranîna Baştirîn	Îstiqrara Demdirêj	Binesaziya tîpîk Fit
Vibrating Wire	Çavdêriya tansiyona statîkî ya hêdî, hêdî	Baş (Dehsal)	Bendav, tunel, bingeh, sivîl giran
Berxwedan (Fol)	Testkirina dînamîkî ya frekansa bilind	Feqîr ji bo Moderate	Testkirina laboratîfê, tespîtkirina kurt-kurt
Fiber Optîk (FBG)	Rêzikên belavkirî yên bi dînin bilind	Pirrbidilî	Xetên boriyan, qonaxên domdar ên girseyî
MEMS	Lerizîna dînamîk & şopandina tiltê	Baş	Çavdêriya erdhejê, dînamîkên pira çalak

Sazkirina Best Practices

Ji senzora xweya endezyariya şaristaniyê herî zêde stendin hewcedarî sazkirina hûrgulî ye.

Çiyayê Rûyê: Amadekirina rûkê rast mecbûrî ye. Rûyê rûkê bipijiqînin û bi tevahî rûn bikin. Piştrast bikin ku pîvan bi eksê stresê ya sereke re rast hatî rêve kirin û bergên laşî saz bikin da ku sensor ji seyrûsefera çêkirinê biparêzin.

Embedment: Pîvana bi ewlehî di nav qefesa rebar de bicîh bikin û hewcedariyên hişk ên betonê biparêzin. Kabloyên sînyalê bi baldarî rêve bikin da ku di dema rijandina betonê de ji hev qutbûn an neçirînin. Beriya ku çîpên betonê biherikin, her gav xwendinek sifir a bingehîn bigirin.

Surface Welded: Bi tundî daxwazên kalîteya weldê bişopînin. Destûr bidin ku metal ji stresa piştî-weldê derbas bibe û qonaxa xweya sarbûnê temam bike berî ku xwendina bingehîn a destpêkê saz bike.

Serişteyên gerdûnî: Her gav piştî sazkirinê yekser xwendinên bingehîn tomar bikin. Ji bo pratîkên tezmînata germahiyê termîstora çêkirî bikar bînin. Di dawiyê de, ji bo rêzikên pir-sensor protokolek nîşankirina kabloya zelal saz bikin da ku pêşî li tevliheviyê li termînala daneheva daneyê bigirin.

Meriv çawa pîvana xwe diyar dike û çavkanî

Gava ku hûn amade ne ku pîvanek tîrêjê ya vibrasyonê bikirin, li ser hûrguliyan bisekinin. Lîsteya kontrolê ya hişk a taybetmendiyê biafirînin ku tê de rêza pîvana pêwîst (bi mîkrostrain, an $\mu\varepsilon$ tê pîvandin), dirêjahiya pîvanê, pencereya germahiya xebitandinê, celebê derana xwestinê (analog beramberî RS-485 dîjîtal), dirêjahiya kabloyê, û pîvana IP-ê vedihewîne.

Dema ku bi dabînkeran re diaxivin, pirsên rast bipirsin. Sertîfîkayên kalibrasyonê yên nimûne daxwaz bikin. Ger hûn rêzikên pir-sensor ên mezin saz dikin, li ser bêrêziya cross-ta3245lk bipirsin. Verast bikin ku senzorên wan bi xwemalî bi marqeya weya daneheva bijare re hevaheng in, û demên pêşbirkê ji bo mîqdarên mezin ên bazirganî piştrast bikin.

Ji bo projeyên ku hewceyê çavdêriya rûkalê ya rast-bilind hewce dike, rêzikên JMZX-212 hevsengiyek bêkêmasî ya domdarî û entegrasyona dîjîtal pêşkêşî dike, ku standardên binesaziya navneteweyî ya hişk pêk tîne.

Xelasî

Pîvana tîrêjê ya tîrêjê cihê xwe di çavdêriya avahîsaziyê ya demdirêj de ne bi nûvekirinek berbiçav, lê bi pêbaweriya îsbatkirî digire. Ew di nav sînyalên frekansa zexm de guheztinê dipîve, îstîqrara awarte, parêzbendiya destwerdana bihêz, û veguheztina daneya bêkêmasî li ser deverên avahîsaziyê yên girseyî peyda dike. Digel ku ew ne ji bo ceribandina bandora dînamîk, bi lez û bez têne armanc kirin, performansa wan a hema-statîk bêhempa ye. Gava ku tê çaverê kirin ku van senzoran bi ewlehî ji ekîbên avahîsaziyê yên ku wan saz kirine bijîn kalîteya ku herî girîng e.

Ma hûn amade ne ku projeya xweya paşîn saz bikin? Em we vedixwînin ku hûn taybetmendiyên projeya xwe ji tîmê meya endezyariyê re ji bo piştgiriya hilbijartina senzorê ya kesane bişînin. Ji bo dakêşanek an dakêşana daneyên hilberên berfireh îro îro bi me re têkilî daynin.

FAQs

1. Pîvanek têl a vibrasyonê çiqas rast e?

Dema ku bi rengek rast were saz kirin û bi karanîna termîstora xweya hundurîn bi germahî were telaf kirin, pîvanek tîrêjê ya VW-ya kalîteya bilind bi gelemperî rastbûna $\pm0.1\%$ heya $\pm0.5\%$ ya pîvana xweya tevahî peyda dike, ku ew ji bo çavdêriya tenduristiya strukturel pir pêbawer dike.

2. Ma pîvanên VW dikarin di şert û mercên bin avê de bixebitin?

Erê. Veguheztin û pîvanên VW yên li ser rûyê erdê bi rêkûpêk bi rêjeyên IP-ya bilind (pir caran IP68) têne mor kirin. Ev dihêle ku ew bi domdarî tevbigerin dema ku di nav avê de bin, ku ji bo projeyên bendav û bingehên kûr girîng e.

3. Jiyana tîpîk a pîvana çenga bicîbûyî çi ye?

Ji ber ku têla pola ya hundurîn bi hermetîkî vegirtî ye û ji oksîsyona derveyî tê parastin, pîvanek tîrêjê ya VW-ya bicîbûyî dikare ji 25 heta 50 salan bi hêsanî bi rêkûpêk bixebite, bi gelemperî tevahiya jiyana sêwiranê ya avahiya mêvandar bidomîne.

4. Ma ji bo xwendina daneyan pêdivî bi alavên taybetî heye?

Erê. Ji ber ku pîvanên VW li şûna voltaja sade îşaretek frekansê derdixînin, divê hûn yekîneyek xwendina têl a vibrasyonê ya taybetî an danûstendinek daneyê ku bi taybetî bi modulek têl a vibrasyonê ve hatî mîheng kirin bikar bînin.

5. Ma kabloyek şikestî ya li ser pîvanek pêvekirî dikare were tamîr kirin?

Ger kabloyek li derveyî avahiya betonê were qut kirin, ew dikare bi karanîna qutiyên hevberdanê yên avhewa yên rast were qut kirin. Lêbelê, heke kablo di hundurê rijandina betonê de li nêzî laşê senzorê kûr bibe, pîvan bi domdarî winda dibe. Ev hewcedariya bi baldarî rêvekirina kabloyê di dema çêkirinê de ronî dike.
