GNSS JMBD-1050

Agahdariya Hilbera Giştî

Mercên Karsaziya Hilberê

Terîf

Pêşkêş:

GNSS pergalek pozîsyona otomatê ya nesfek nû ye, hem-hewa, û bêserûber ku bi karanîna Pergalek-li-Chip (SoC)-performansa bilind û rast-bilind hatî pêşve xistin, ku piştgirî dide pozîsyona rast-bilind a pir-komstêrk û pir-frekansî. Ew bi sînyalên ji Sîstema Satelîtê ya Navîgasyonê ya BeiDou ya Chinaînê (BDS B1/B2), GPS ya Dewletên Yekbûyî (L1/L2), GLONASS ya Rusya (L1/L2), û Galileo ya Ewropî (E1/E5b) re hevaheng e. Pergal ji yek an çend yekîneyên pozîsyonê yên ku li xalên çavdêriyê yên li ser projeyên endezyariyê hatine bicîh kirin, veguheztinên horizontî û vertîkal dipîve. Ev pergal pergalek pîvandina jicîhûwarkirina xweser a bêmirov a her hewayê pêk tîne.

Prensîba Xebatê:

Prensîba 1.Sensor:

Li ser bingeha çîpên SoC-ê yên performansa bilind û pêbawer, nifşa nû ya peydakerên GNSS piştgirî dide pozîsyona pir-frekansa bilind a tevahiya pergalê. Ew teknolojiyek e ku sînyalan ji peykên erdê yên sûnî bi pergalên demjimêra atomî werdigire û pîvandinên xalê pêk tîne. Positioner kodkirina demjimêrê ya ku ji çar satelaytan ne kêmtir distîne, û pozîsyona cîhgir bixwe dikare bi çareseriyê ve were bidestxistin, û çavdêriya dînamîk dikare were fêm kirin.

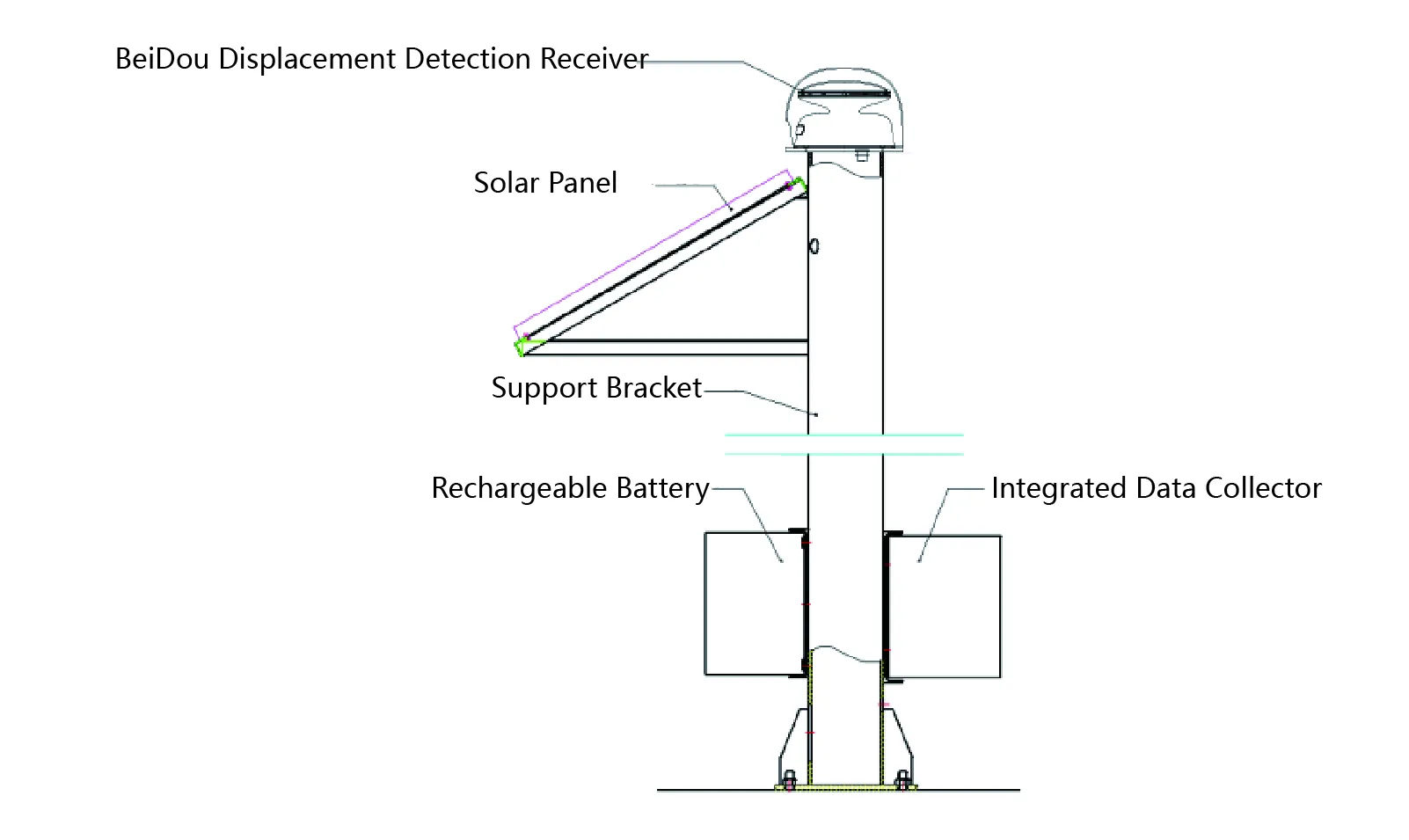

Pergala Pîvandina Jicîhûwarkirina Dûr a GPS ji cîhgirek GNSS (pergala tije), stûna lêdanê, panelên rojê, pîlê, hwd pêk tê.

2.Prensîba sîstemê:

Pergalek ku ji gelek amûrên pozîsyonê pêk tê pozîsyonên xwe dipîve dema ku bi navgîniya girêdana hevdu ve hesabkirina cudahiya hevrêzî pêk tîne, ku pîvandinên jicîhûwarkirina têkildar a rast-bilind gengaz dike. Di projeyên endezyariyê yên weha de, cîhgir dikare bi xala danûstendinê, xala ceribandinê re wekhev were rêve kirin, nirxa guheztina pozîsyona rast-rast a xala ceribandinê li gorî xala daneyê werdigire.

Xuyabûna hilberê:

Panela mêvandarê JMBD-1050 3 nîşangir û 1 navberê vedihewîne.

1. Ronahiya nîşana hêzê: Ronahî nîşan dide ku hêz girêdayî ye;

Ronahiya Nîşana 2.4G: Ronahî pêwendiya torê ya 4G ya normal destnîşan dike;

3. Ronahiya Nîşana Positioning GNSS: Ronahî pozîsyona serketî nîşan dide;

4. Têkiliya Hêzê û Têkiliya Têkiliya RS485.

Applications

Ew bi berfirehî di warên endezyariyê de wekî zozan, rêyên hesinî yên bilez, pir, avahî, kanî, û bendavan tê sepandin da ku pîvana rastîn a guhertinên jicîhûwarkirina têkildar a strukturel bi dest bixe.
